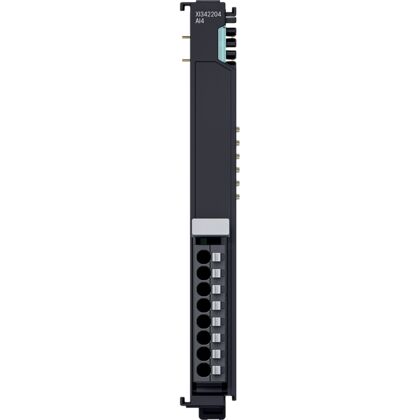

Produto: Módulo de Entrada Analógica XI342204
SKU: R911406107
Módulo de Entrada Analógica XI342204: Desempenho e Confiabilidade para Automação Industrial
O módulo de entrada analógica XI342204 é uma solução avançada para processos de automação industrial que exigem alta precisão e confiabilidade na leitura de sinais analógicos. Compatível com estações ctrlX I/O, este dispositivo é ideal para aplicações que demandam monitoramento preciso de sinais de corrente de 4 a 20 mA, uma das faixas mais comuns em sensores industriais, transmissões de sinais e instrumentos de medição.
Características principais do Módulo de Entrada Analógica XI342204
O XI342204 processa sinais na faixa de 4 a 20 mA, convertendo-os em dados digitais com resolução de 16 bits. Essa alta resolução garante uma leitura detalhada, facilitando o controle preciso de processos industriais. Além disso, o módulo transfere as informações de forma galvanicamente isolada, garantindo segurança e integridade dos sinais ao evitar interferências e ruídos elétricos.
O dispositivo possui quatro canais de entrada diferencial, o que possibilita a conexão de múltiplos sensores simultaneamente, aumentando a eficiência do sistema de automação. Cada canal possui um LED dedicado que indica o estado de erro, facilitando a manutenção e o diagnóstico rápido de problemas. Essas informações de erro são encaminhadas ao sistema central via barramento local, otimizando a gestão da operação.
Especificações Técnicas do Módulo de Entrada Analógica XI342204
- Tipo de conexão: Push-in
- Tecnologia de conectividade: Técnica de 2 fios, blindada, trançada em pares
- Número de canais: 4
- Alimentação de tensão: UP via jumpers
- Dimensões: 12 mm de largura, 105 mm de altura e 99 mm de profundidade
- Proteção: IP20, classe III
- Comunicação: EtherCAT via LVDS
- Resolução A/D: 16 bits
- Resistência EMC: Conforme EN 61000-6-2 e EN 61000-6-4
- Precisão: ± 0,1% do valor de escala máxima (FSV), máxima ± 0,3%
- Tempo de conversão A/D: 100 µs
- Consumo máximo: 1,8 W
- Requisitos de energia: 24 VDC (19,2 a 30 VDC), PELV/SELV
- Isolamento elétrico: 1200 V DC UP até UL, 707 V DC UP/UL até FE
- Faixa de sinal: 4-20 mA, diferencial
- Conectores: Cross-section de 0,2 a 1,5 mm², AWG 24 a 16
Vantagens do Módulo de Entrada Analógica XI342204
Esse módulo oferece alta precisão na leitura de sinais analógicos, com uma resolução de 16 bits, garantindo controle detalhado de variáveis industriais. Sua tecnologia galvanicamente isolada protege o sistema contra interferências elétricas, aumentando a confiabilidade e segurança do sistema de automação. Além disso, a comunicação via EtherCAT possibilita uma integração eficiente e de alta velocidade com o sistema de controle central.
Outro diferencial do XI342204 é sua facilidade de instalação com conexão push-in, que acelera o processo de montagem e manutenção. Seus LEDs indicam o estado de cada canal, facilitando diagnósticos rápidos e minimizando o tempo de parada em caso de falhas.
Aplicações do Módulo de Entrada Analógica XI342204
- Monitoramento de sensores de corrente em processos industriais
- Sistemas de supervisão e controle de variáveis analógicas
- Automação de máquinas e linhas de produção
- Sistemas de aquisição de dados para análise de desempenho
- Integração com sistemas SCADA e PLCs via EtherCAT
Com uma resistência EMI compatível com os padrões EN 61000-6-2 e EN 61000-6-4, o XI342204 garante operação estável mesmo em ambientes industriais com altas interferências eletromagnéticas. Seu design compacto e robusto possibilita instalação em diversos ambientes, suportando temperaturas de operação de -25°C a +45°C a altitudes de até 2000 metros, garantindo versatilidade e durabilidade.
Se você busca uma solução confiável para leitura de sinais analógicos na sua automação industrial, o módulo de entrada analógica XI342204 é a escolha ideal para aumentar a precisão, segurança e eficiência do seu sistema de controle.
