Módulo de Entrada Analógica XI332204 para Sistema ctrlX I/O

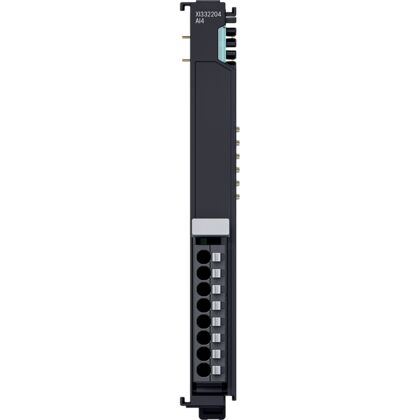

Nome do Produto: Módulo de Entrada Analógica XI332204
SKU: R911406106
O módulo de entrada analógica XI332204 é uma solução avançada para processamento de sinais em sistemas industriais, especialmente compatível com a estação ctrlX I/O. Este módulo é ideal para aplicações que requerem alta precisão na captura de sinais analógicos, garantindo confiabilidade, isolamento galvânico e integração eficiente em redes EtherCAT.
Descrição detalhada do produto
O módulo de entrada analógica XI332204 é projetado para processar sinais em uma faixa de 0 a 20 mA, oferecendo uma resolução de 16 bits na conversão analógica para digital (A/D). Essa alta resolução possibilita uma medição precisa e confiável, fundamental para controle de processos industriais, automação predial ou sistemas de supervisão. Além disso, o sinal é transferido de forma galvanicamente isolada, aumentando a segurança e a integridade dos dados, especialmente em ambientes com potencial de interferências elétricas.
Este módulo possui quatro canais de entrada diferencial, permitindo uma medição mais estável e resistente a ruídos. As entradas diferenciais contribuem para a maior precisão na leitura de sinais provenientes de sensores e transdutores, além de oferecerem maior imunidade a interferências eletromagnéticas. Cada canal conta com LEDs dedicados que indicam possíveis estados de erro, facilitando a manutenção e o diagnóstico do sistema.
Especificações técnicas do módulo XI332204
- Tipo de conexão: Push-in
- Tecnologia de conectividade: Técnica de 2 fios, blindada, trançada em pares
- Quantidade de canais: 4
- Fonte de alimentação: Via jumper contacts (UP)
- Dimensões: 12 mm de largura, 105 mm de altura, 99 mm de profundidade
- Código de proteção internacional: IP20
- Classe de proteção: III
- Comunicação: EtherCAT via LVDS
- Resolução A/D: 16 bits
- Resistência EMC: Conforme EN 61000-6-2 e EN 61000-6-4
- Precisão: ± 0,1% do valor de escala completa (FSV); Máximo ± 0,3%
- Tempo de conversão A/D: 100 μs
- Limite de frequência do filtro de entrada: 15,7 kHz
- Consumo máximo de energia: 1,8 W
- Isolamento elétrico: 1200 V DC até UL; 707 V DC até FE (testado por 60 segundos)
- Alimentação: 24 V DC (faixa de tolerância de 19,2 V a 30 V), PELV/SELV
- Capacidade de entrada: 0-20 mA, sinal diferencial
- Resistência de entrada: < 0,25 kΩ
- Temperatura de operação: até +45°C em altitudes até 2000 metros; até +40°C em altitudes de 2000 a 3000 metros
- Altura máxima de operação: 5000 metros
- Compatibilidade e proteção: Proteção contra sobretensão e compatibilidade eletromagnética, atendendo às normas EN 61000-6-2 e EN 61000-6-4
Vantagens do módulo de entrada analógica XI332204
O módulo XI332204 oferece diversas vantagens para aplicações industriais, destacando-se pela sua alta precisão, isolamento galvânico e compatibilidade com a rede EtherCAT. Sua tecnologia de conexão push-in facilita a instalação e manutenção, reduzindo o tempo de instalação e possíveis erros na conexão dos cabos. Além disso, a sua resistência a interferências eletromagnéticas garante medições confiáveis em ambientes industriais desafiadores.
Outro ponto importante é a capacidade de diagnóstico via LEDs dedicados por canal, que possibilitam identificar rapidamente estados de erro ou problemas na entrada, otimizando o tempo de manutenção. A compatibilidade com diferentes configurações de alimentação e a resistência a faixas de temperatura extremas tornam este módulo ideal para aplicações que exigem robustez e alta performance.
Por que escolher o módulo de entrada analógica XI332204?
Se você busca um módulo de entrada analógica de alta qualidade para sistemas de automação industrial, o XI332204 é uma excelente escolha. Sua resolução de 16 bits, isolamento galvânico e compatibilidade com o sistema ctrlX I/O garantem medições precisas e seguras. Além disso, sua instalação prática, resistência a interferências e longa durabilidade fazem dele uma peça fundamental para otimizar a sua automação industrial.
