Wenglor · Sensores fotoelétricos

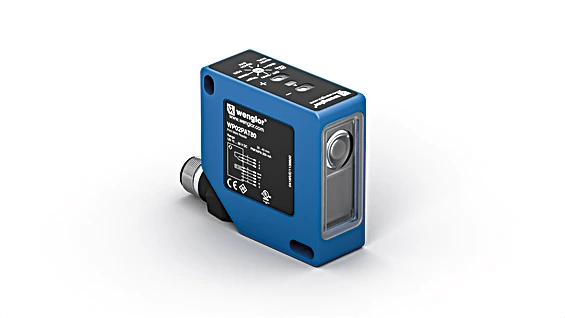

WP04PAT80Leitor de marcas de impressão
WP04PAT80 Wenglor — leitor de marcas de impressão. Faixa de trabalho: 30 ... 40 mm · Tensão de alimentação: 10 ... 30 V
Referência ou série descontinuada pelo fabricante. Consulte a documentação e as possibilidades de reposição.
- Faixa de trabalho
- 30 ... 40 mm
- Tensão de alimentação
- 10 ... 30 V
- Fonte de luz
- LED branco
Identificação da referência
Dados do WP04PAT80
| Código de referência | WP04PAT80 |
|---|---|
| Faixa de trabalho | 30 ... 40 mm |
| Tensão de alimentação | 10 ... 30 V |
| Fonte de luz | LED branco |
| Frequência de comutação | 25 kHz |
| Tempo de resposta | 20 µs |
| Interface | RS-232 |
| Conexão | M12 × 1; 8-pin |
| Grau de proteção | IP67 |
| Faixa de temperatura | -25 ... 60 °C |
| Material da carcaça | Plastic, ABS Plastic, PC |
| Peso | 40 g |
| Working Distance | 35 mm |
| Resolution (Gray Scale) | 100 |
| Histerese de comutação | < 1 % |
| Comprimento de onda | 400 ... 700 nm |
| Vida útil (T = +25 °C) | 100.000 h |
| Luz ambiente máxima | 10.000 Lux |
| Diâmetro do ponto de luz | 1,4 × 4 mm |
| Consumo de corrente (Ub = 24 V) | < 50 mA |
| On-/ Off-Delay | 0 ... 100 ms |
| Deriva térmica | < 1 % |
| Número de saídas de comutação | 2 |
| Queda de tensão na saída de comutação | 1,5 V |
| Saída de comutação / corrente de comutação | 200 mA |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
A página oficial informa que este produto foi descontinuado. Confirme com a equipe as possibilidades de reposição; o registro documental não comprova estoque ou disponibilidade atual.
Seleção e reposição do WP04PAT80
Para selecionar ou substituir WP04PAT80, confira os pontos abaixo:
- Compare princípio óptico, alcance, objeto, fundo e condições de iluminação.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo WP04PAT80 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do WP04PAT80
Wenglor — ficha oficial de WP04PAT80Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
