Visão geral
Este é um Inversor de Frequência (VFD/VSD) da linha FREQROL FR-E500, projetado especificamente para os mercados dos EUA, Canadá e México. Ele oferece controle de velocidade variável com uma faixa de frequência de saída de 0.2 a 400Hz, utilizando um controle PWM Soft e controle PWM de alta frequência.

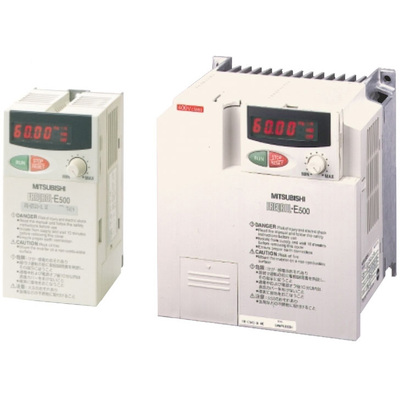

O inversor FR-E560-7.5K-NA da Mitsubishi Electric permite a configuração da frequência através de um botão giratório (knob) e possui capacidade de comunicação via protocolo Modbus RTU, utilizando uma interface RS-485. O equipamento conta com recursos como ajuste de frequência máxima/mínima, operação de salto de frequência, seleção de entrada de relé térmico externo e reinício automático após falha instantânea de energia.
Principais recursos
- Inversor de Frequência (VSD/VFD)
- Especificação para US/CA/MX
- Ajuste de frequência com botão giratório
- Controle PWM Soft
- Controle PWM de alta frequência
- Configuração de frequência máxima/mínima
- Operação de salto de frequência
- Seleção de entrada de relé térmico externo
- Operação de reinício automático após falha instantânea de energia
- Prevenção de rotação horária/anti-horária
- Compensação de deslizamento (slip compensation)
- Função de auto-ajuste offline (offline auto tuning)
- Controle PID
- Operação via link de computador (RS-485)
- Comunicação Modbus RTU
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Frequência (VSD/VFD) |
| Série / nome da família do produto | FREQROL FR-E500 series |
| Frequência de rede (saída) | 0.2-400 Hz |
| Funções | Controle PWM Soft, Controle PWM de alta frequência, Ajuste de frequência máxima/mínima, Operação de salto de frequência, Seleção de entrada de relé térmico externo, Operação de reinício automático após falha instantânea de energia, Prevenção de rotação horária/anti-horária, Compensação de deslizamento, Função de auto-ajuste offline, Controle PID, Operação via link de computador (RS-485) |
| Design | Especificação para US/CA/MX, Ajuste de frequência com botão giratório, Refrigeração por ar forçado |
| Tensão de alimentação (CA) | 575Vac |
| Tipo de rede | 3-phase/3P |
| Corrente nominal | 150% In por 60s / 200% In por 0.5s (corrente de sobrecarga com característica de tempo inverso) |
| Potência ativa nominal (kW) | 7.5kW |
| Potência nominal (HP) | 10HP |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/sumidouro) (STF), 1 x entrada digital (fonte/sumidouro) (STR), 1 x entrada digital (fonte/sumidouro) (RH), 1 x entrada digital (fonte/sumidouro) (RM), 1 x entrada digital (fonte/sumidouro) (RL), 1 x entrada digital (fonte/sumidouro) (MRS), 1 x entrada digital (fonte/sumidouro) (RES) |
| Saídas digitais | 1 x saída digital (SPDT (contato A/B/C) – Saída de erro), 1 x saída digital (transistor de coletor aberto) (Saída de status operacional) |
| Entradas analógicas | 1 x entrada analógica (0-5Vdc / 0-10Vdc), 1 x entrada analógica (0-5Vdc / 0-10Vdc / 4-20mA) |
| Saídas analógicas | 1 x saída analógica (pode ser usada como PTO) |
| Grau de proteção | IP20 |
| Código de pedido / SKU do fabricante | FR-E560-7.5K-NA |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRE56075KNA |
| Conforme com padrão(ões) | UL CSA CE EN |
Documentos
Este equipamento é um produto comercializado pela Mitsubishi Electric e é equivalente ao modelo FRE56075KNA.
Entre em contato para mais informações sobre este produto.
