Visão geral

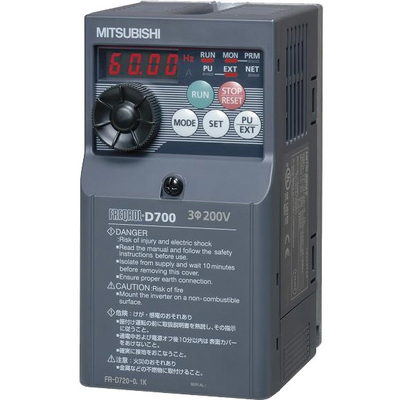

Este equipamento é um inversor de frequência da série FR-D700 da Mitsubishi Electric, projetado para controle de velocidade em aplicações de motor elétrico. Ele opera com uma tensão de entrada trifásica de 200V a 240V e oferece uma potência nominal de 750W (0,75kW) ou 1HP, com uma corrente nominal de 4,2A.
O inversor conta com firmware específico e capacidade de comunicação via protocolo Modbus RTU, permitindo sua integração em sistemas de automação. Seu design inclui dissipador de calor para refrigeração e um grau de proteção IP20, adequado para ambientes industriais controlados.
Com capacidade de saída de frequência de 0.2Hz a 400Hz, este dispositivo é versátil para diversas demandas operacionais, incluindo controle de soft-PWM e alta frequência de PWM, além de funções avançadas como configuração de frequência máxima/mínima e operação de salto de frequência.
Principais recursos
- Controle de Velocidade/Frequência Variável (VSD/VFD)
- Firmware específico
- Comunicação Modbus RTU
- Controle Soft-PWM
- Alta frequência de PWM
- Configuração de frequência máxima/mínima
- Operação de salto de frequência
- Entrada para relé térmico externo
- Reinício automático após falha de energia instantânea
- Prevenção de rotação no sentido horário/anti-horário
- Seleção de função remota e segunda função
- Operação multi-velocidade
- Prevenção de regeneração
- Compensação de escorregamento
- Seleção de modo de operação
- Função de auto-ajuste offline
- Controle PID
- Operação via link de computador (RS-485)
- Controle de excitação otimizado
- Parada por falha de energia
- Suavização de velocidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Inversor de Velocidade/Frequência Variável (VSD/VFD) / Inversor |
| Série/Nome da família do produto | Série FREQROL FR-D700 |
| Frequência da rede (saída) | 0.2-400 Hz |
| Funções | Controle de Velocidade/Frequência Variável (VSD/VFD) / Inversor Controle Soft-PWM Controle PWM de alta frequência Configuração de frequência máxima/mínima Operação de salto de frequência Seleção de entrada de relé térmico externo Operação de reinício automático após falha de energia instantânea Prevenção de rotação no sentido horário/anti-horário Configuração remota Segunda função Operação multi-velocidade Prevenção de regeneração Compensação de escorregamento Seleção de modo de operação Função de auto-ajuste offline Controle PID Operação via link de computador (RS-485) Controle de excitação otimizado Parada por falha de energia Suavização de velocidade |
| Design | Firmware específico Dissipador de calor. Refrigeração |
| Tensão de alimentação (CA) | 200Vca-240Vca (220Vca / 230Vca) |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 4.2A 150% In por 60s / 200% In por 0.5s (corrente de sobrecarga com característica de tempo inverso) |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Potência nominal (HP) | 1HP |
| Funções de proteção | Sobrecorrente durante aceleração Sobrecorrente em velocidade constante Sobrecorrente durante desaceleração Sobretensão durante aceleração Sobretensão em velocidade constante Sobretensão durante desaceleração Operação térmica de proteção do inversor Operação térmica de proteção do motor Superaquecimento do dissipador de calor Curto-circuito na saída Erro de parâmetro Desconexão da PU Falha da CPU Alarme do transistor de freio Superaquecimento da resistência de inrush Erro de entrada analógica Operação de prevenção de stall Falha do circuito de segurança Perda de fase na saída Falha de terra (aterramento) do lado da saída Sobrecarga na partida Excesso de contagem de tentativas Valor de detecção de corrente de saída excedido Perda de fase na entrada Operação do relé térmico externo Operação do termistor PTC Contagem de tentativas excessiva |
| Protocolo de comunicação | Modbus RTU |
| Entradas digitais | 1 x entrada digital (fonte/sink) (STF) 1 x entrada digital (fonte/sink) (STR) 1 x entrada digital (fonte/sink) (RH) 1 x entrada digital (fonte/sink) (RM) 1 x entrada digital (fonte/sink) (RL) 1 x entrada digital (canal de parada segura SS1 canal 1) 1 x entrada digital (canal de parada segura SS1 canal 2) |
| Saídas digitais | 1 x saída digital (contato SPDT (contato A/B/C de um polo, duas posições) (programável) 1 x saída digital (transistor de coletor aberto) (programável) 1 x saída digital (PTO Saída de Pulso para indicador) 1 x saída digital (programável) (SO – Saída de Monitoramento de Segurança) |
| Entradas analógicas | 1 x entrada analógica (0-5Vcc / 0-10Vcc) 1 x entrada analógica (0-5Vcc / 0-10Vcc / 4-20mA) |
| Grau de proteção | IP20 |
| Potência aparente nominal (S) | 1.7kVA |
| Tipo de aplicação | Elevadores de transferência Máquinas-ferramenta de embalagem Ar condicionado Ventiladores Bombas |
| Código de pedido / SKU do fabricante | FR-D720-042-N12 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRD720042N12 |
| Em conformidade com as normas | EN ISO 13849-1 Categoria 3 EN62061 IEC61508 SIL2 PLd |
Documentos
Este inversor é equivalente ao modelo FRD720042N12.
Entre em contato para mais informações sobre o Inversor de Frequência Mitsubishi Electric FR-D720-042-N12.
