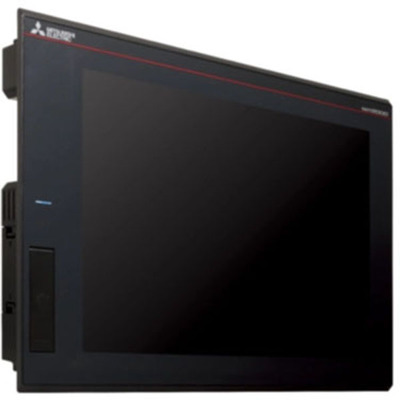

IHM Mitsubishi Electric GT2508-VTBA-040 8,4″ Touchscreen Interface Homem-Máquina (IHM) Mitsubishi Electric GT2508-VTBA-040. Equipamento de alta performance com tela touchscreen de 8,4 polegadas, 65 mil cores, resolução VGA e retroiluminação LED.
Visão geral
Este terminal programável gráfico de operação (GOT) de alta performance é uma interface homem-máquina (IHM) touchscreen da série GT2500 da Mitsubishi Electric. Possui tela TFT de 8,4 polegadas com resolução de 640×480 pixels (VGA) e exibe 65.536 cores com retroiluminação LED.
O equipamento conta com digitalizador resistivo analógico e possui capacidade de memória de 32 MBytes (ROM) e 80 MBytes (RAM). A versão não dispõe de interface de extensão.
A IHM oferece conectividade robusta com 2 portas USB Tipo A (host), 1 porta USB Mini-B (dispositivo), um conector D-Sub de 9 pinos para RS-232 e um conector D-Sub fêmea de 9 pinos para RS-422/RS-485, além de porta Ethernet.
Principais recursos
- Tela touchscreen TFT de 8,4 polegadas VGA
- 65.536 cores com retroiluminação LED
- Capacidade de memória de 32 MBytes (ROM) / 80 MBytes (RAM)
- Conectividade múltipla: RS-232, RS-422, RS-485, Ethernet e USB
- Grau de proteção IP67
- Tensão de alimentação: 100Vac a 240Vac
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | IHM / Unidade de exibição |
| Série/nome da família do produto | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-linha | Série GOT2000 – GT25 |
| Funções | Terminal programável gráfico de operação (GOT / PT) IHM touchscreen de alta performance |
| Design | Versão sem interface de extensão |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Tela | TFT de 8,4″ 640×480 pixels (VGA) com 65.536 (65k) cores e retroiluminação LED / Digitalizador analógico de película resistiva |
| Cor | Moldura preta |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | 2 conectores USB Tipo A (host) conector USB Mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Embutido |
| Grau de proteção | IP67 |
| Dimensões | L241mm x A194mm x P52mm L9,49″ x A7,64″ x P2,05″ |
| Altura do recorte da porta | 6,93″ / 176 mm |
| Largura do recorte da porta | 8,94″ / 227 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 11 W |
| Conteúdo | Bateria de lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2508-VTBA-040 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2508VTBA040 |
| Em conformidade com as normas | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 rugged models HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 wide screen models – Brochure.pdf
Este produto é equivalente ao GT2508VTBA040 e cumpre as normas CE, EAC, cUL, UL, KC, IEC 61131-2 e JIS B 3502.
