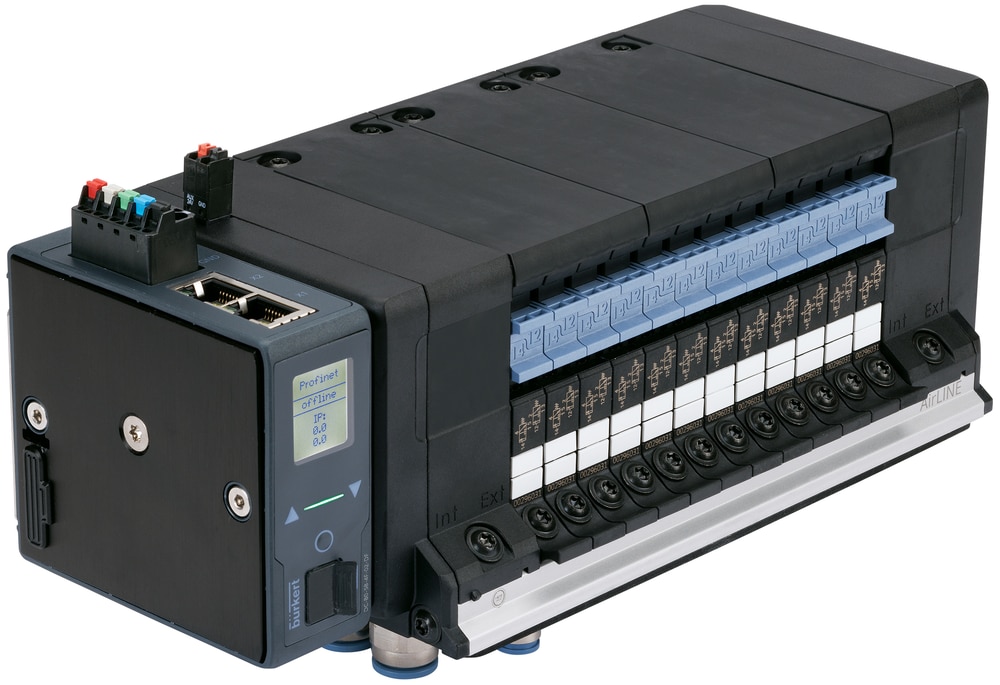

20094755Ilha de válvulas — Tipo 8652
O artigo Bürkert 20094755 pertence ao Tipo 8652. Ilha de válvulas — Tipo 8652. Configuração documentada: -1 bar · 10 bar · Industrial EtherNet (PROFINET IO, EtherNet IP, Modbus TCP, EtherCAT,CC-Link IE Field Basic).
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- -1 bar
- Pressão nominal máxima
- 10 bar
- Protocolo de comunicação
- Industrial EtherNet (PROFINET IO, EtherNet IP, Modbus TCP, EtherCAT,CC-Link IE Field Basic)
Identificação da referência
Dados do 20094755
| Part number do fabricante | 20094755 |
|---|---|
| Tipo Bürkert | 8652 |
| Designação original do fabricante | Valve island 8652 16-bank ALQ VA |
| Acionamento manual com trava | Não |
| Quantidade de posições para válvulas | 16 |
| Válvula na posição 1 | 2x 3/2-way CF-C |
| Válvula na posição 2 | 2x 3/2-way CF-C |
| Válvula na posição 3 | 2x 3/2-way CF-C |
| Válvula na posição 4 | 2x 3/2-way CF-C |
| Válvula na posição 5 | 2x 3/2-way CF-C |
| Válvula na posição 6 | 2x 3/2-way CF-C |
| Válvula na posição 7 | 2x 3/2-way CF-C |
| Válvula na posição 8 | 2x 3/2-way CF-C |
| Válvula na posição 9 | 2x 3/2-way CF-C |
| Válvula na posição 10 | 2x 3/2-way CF-C |
| Válvula na posição 11 | 2x 3/2-way CF-C |
| Válvula na posição 12 | 2x 3/2-way CF-C |
| Válvula na posição 13 | 2x 3/2-way CF-C |
| Válvula na posição 14 | Blind plate |
| Válvula na posição 15 | Blind plate |
| Válvula na posição 16 | Blind plate |
| Acessórios pneumáticos | Sem |
| Conexão de alimentação | D10 |
| Conexão de trabalho | D6 |
| Material da conexão de alimentação | Aço inoxidável |
| Material da conexão de trabalho | Aço inoxidável |
| Material do AirLINE Quick | Aço inoxidável |
| Ar auxiliar de pilotagem | Interno |
| Alimentação adicional à direita | Sem |
| Alimentação adicional à esquerda | Push-in connector D6 and D10 |
| Alimentação adicional central | Sem |
| Pressão nominal mínima | -1 bar |
| Pressão nominal máxima | 10 bar |
| Pressão mínima de pilotagem | 3 bar |
| Pressão máxima de pilotagem | 10 bar |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 55 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Indicador de pressão à direita | Nenhum |
| Indicador de pressão central | Nenhum |
| Indicador de pressão à esquerda | Pressure sensor |
| Quantidade de entradas digitais | 0 |
| Módulo elétrico 1 com entradas digitais | Não |
| Módulo elétrico 2 com entradas digitais | Não |
| Módulo elétrico 3 com entradas digitais | Não |
| Módulo elétrico 4 com entradas digitais | Não |
| Retenção integrada em 3 (R) | Sim |
| Retenção integrada em 5 (S) | Sim |
| HotSwap pneumático em 1 (P) | Sim |
| Subgrupo de produto | Valve islands & automation systems |
| Variante do produto | Standard |
| Quantidade de alimentações intermediárias | 1 |
| Kit de montagem na base do painel | Incluído |
| Variante modular | Módulo de barramento de campo |
| Protocolo de comunicação | Industrial EtherNet (PROFINET IO, EtherNet IP, Modbus TCP, EtherCAT,CC-Link IE Field Basic) |
| Interface de comunicação 1: conexão física | RJ45 |
| Desligamento externo de carga do conjunto | Não |
| Grau de proteção IP máximo, com conexão adequada | IP20 |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20094755.
Seleção e reposição do 20094755
Para especificar ou substituir o artigo 20094755, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20094755 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20094755
Ficha oficial do artigo 20094755 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 8652Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 8652 | Valve island AirLINE pdf (5 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Software Manual | Communication, cyclic commands, access tobüS objects pdf (821 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
