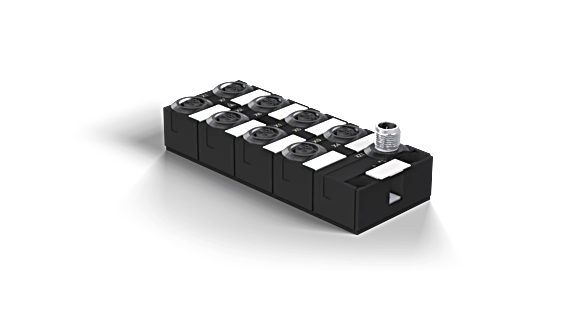

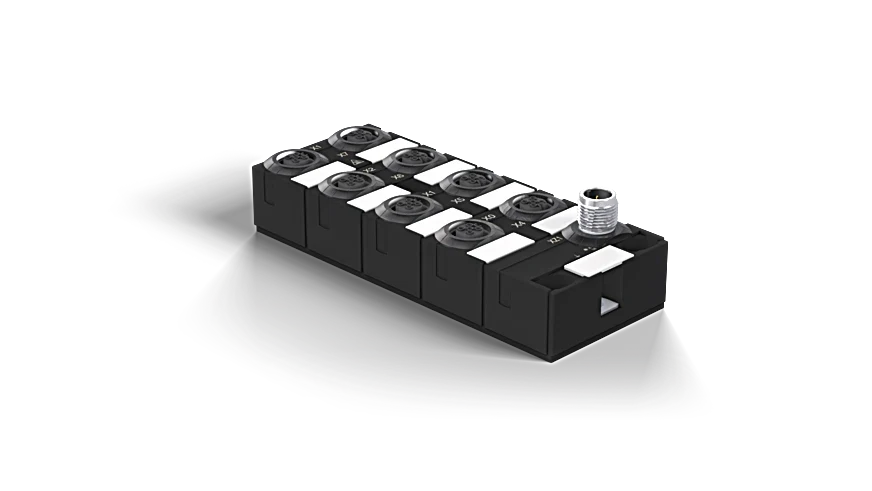

EP8H001Hub IO-Link
EP8H001 Wenglor — hub io-link. Tensão de alimentação: 18 ... 30 V DC · Interface — elétrica: IO-Link V1.1
Disponibilidade e prazo são confirmados na cotação.
- Tensão de alimentação
- 18 ... 30 V DC
- Interface — elétrica
- IO-Link V1.1
- Interface — comunicação industrial
- IO-Link
Identificação da referência
Dados do EP8H001
| Código de referência | EP8H001 |
|---|---|
| Tensão de alimentação | 18 ... 30 V DC |
| Interface — elétrica | IO-Link V1.1 |
| Interface — comunicação industrial | IO-Link |
| Grau de proteção | IP68 |
| Faixa de temperatura | -25 ... 70 °C |
| Material da carcaça | Plastic, PBT/PC |
| Peso | 200 g |
| Max. Current Consumption | 4 A |
| Max. current consumption per port | 0,5 A |
| max. total current of the digital I/O ports | 4 A |
| Sensor Supply Voltage ( Pin 1) | 2 A |
| Digital I/O ports short circuit protected | Sim |
| Digital I/O ports overload protected | Sim |
| Digital I/O ports reverse polarity protected | Sim |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobrecarga | Sim |
| Communication Mode IO-Link | COM3 |
| Classe de proteção | III |
| Shock resistance per DIN IEC 68-2-27 | 50 g / 11 ms |
| Vibration resistance per DIN IEC 60068-2-6 | 15 g (5...500 Hz) |
| Type of connection digital I/O ports | 8 × M12 × 1; 5-pin, A-coded |
| IO-Link port connection type | M12 × 1, 5-pin, A-coded |
| Itens previstos pelo fabricante | 1 × IO-Link hub |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
Seleção e reposição do EP8H001
Para selecionar ou substituir EP8H001, confira os pontos abaixo:
- Confira protocolo, número de portas, alimentação, conectores e integração ao controlador.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo EP8H001 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do EP8H001
Wenglor — ficha oficial de EP8H001Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
