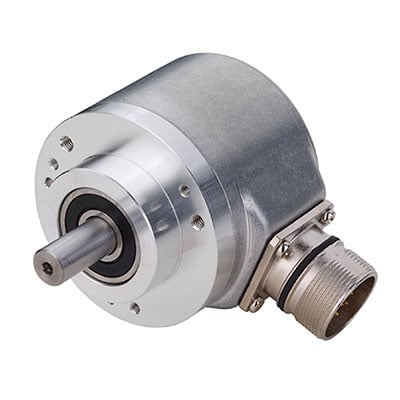

Hengstler · Hengstler AI25
AI25001735321Encoder absoluto AI25 · SSI binário
O código AI25001735321 pertence à seleção Hengstler AI25 do catálogo Mokka. A tabela oficial permite identificar interface, resolução, alimentação, montagem.
Disponibilidade e prazo são confirmados na cotação.
- Interface
- SSI binário
- Resolução
- 17 bits singleturn (131.072 posições/volta)
- Alimentação
- 10–30 VCC
- Montagem
- Eixo semioco com acoplamento por lâmina
Identificação da referência
Dados do AI25001735321
| Referência consultada | AI25001735321 |
|---|---|
| Família | Hengstler AI25 |
| Princípio de medição | Encoder absoluto |
| Interface | SSI binário |
| Resolução | 17 bits singleturn (131.072 posições/volta) |
| Alimentação | 10–30 VCC |
| Montagem | Eixo semioco com acoplamento por lâmina |
| Eixo | Eixo semioco, 1/2 pol. |
| Conexão | Cabo radial |
| Comprimento de cabo | 1,5 m (padrão da tabela) |
Dados obtidos nas fontes oficiais indicadas abaixo. Campos lidos na tabela de seleção representam os segmentos documentados do código; sufixos especiais podem alterar a execução. Confirme a revisão da unidade antes de substituir.
Código sem pontuação para busca: AI25001735321.
Leitura do código AI25001735321
| 3 · Interface | SSI binário |
|---|---|
| 0017 · Resolução | 17 bits singleturn (131.072 posições/volta) |
| 2 · Alimentação | 10–30 VCC |
| 3 · Montagem | Eixo semioco com acoplamento por lâmina |
| 5 · Eixo | Eixo semioco, 1/2 pol. |
| 1 · Conexão | Cabo radial |
| (sem sufixo) · Comprimento de cabo | 1,5 m (padrão da tabela) |
Seleção e reposição do AI25001735321
Para especificar ou substituir AI25001735321, confira o código integral e o desenho da unidade. A interface SSI binário deve corresponder ao sistema de controle existente. Sem essa conferência, a semelhança do código ou da aparência não comprova compatibilidade.
- Compare a resolução por volta e o número de voltas com os parâmetros usados no controlador.
- Confira o diâmetro, a fixação e o espaço disponível para a montagem.
- Verifique tensão, sinais, pinagem e orientação do conector na documentação da execução.
- Informe todos os sufixos e eventuais números de desenho da etiqueta.
Informe o código completo AI25001735321 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do AI25001735321
Hengstler AI25 — SSI binárioDocumento oficial da Dynapar para a marca Hengstler; tabela de seleção, página 2.Base técnica consultada em 24/10/2026. Revisão específica conferida em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
Outros códigos desta família
As referências abaixo possuem configurações próprias. A proximidade do código não confirma equivalência.
