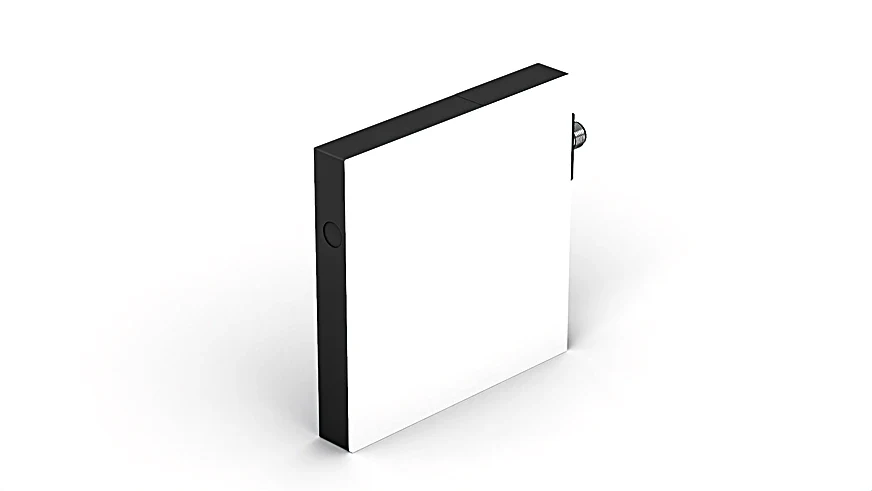

ZVZF301Iluminação para visão industrial
ZVZF301 Wenglor — iluminação para visão industrial. Tensão de alimentação: 18 ... 30 V DC · Fonte de luz: LED branco
Disponibilidade e prazo são confirmados na cotação.
- Tensão de alimentação
- 18 ... 30 V DC
- Fonte de luz
- LED branco
- Conexão
- M12 × 1; 5-pin
Identificação da referência
Dados do ZVZF301
| Código de referência | ZVZF301 |
|---|---|
| Tensão de alimentação | 18 ... 30 V DC |
| Fonte de luz | LED branco |
| Conexão | M12 × 1; 5-pin |
| Grau de proteção | IP67 |
| Material da carcaça | Aluminum, anodised |
| Peso | 671 g |
| Color temperature | 5.000 K |
| Vida útil (T = +25 °C) | 100.000 h |
| Luminance ( Continuous Mode ) | 7.400 cd/m² |
| Luminance (Flash Mode) | 31.000 cd/m² |
| Umidade atmosférica | < 80%, non-condensing |
| Current consumption flash mode OverDrive (operating voltage = 24 V) | < 2.200 mA |
| Current Consumption Continuous Mode (Ub = 24 V) | < 400 mA |
| Flash duration (max.) | 17 ... 30.000 µs |
| Duty cycle (max.) | < 0,2 |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra sobrecarga | Sim |
| Classe de proteção | III |
| Luminous Field Length (L) | 120 mm |
| Luminous Field | 120 × 120 mm |
| Cobertura óptica | Plástico, PMMA |
| UL Enclosure Type | 1 |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
Seleção e reposição do ZVZF301
Para selecionar ou substituir ZVZF301, confira os pontos abaixo:
- Compare geometria, cor, potência, alimentação e modo de acionamento da iluminação.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo ZVZF301 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do ZVZF301
Wenglor — ficha oficial de ZVZF301Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
