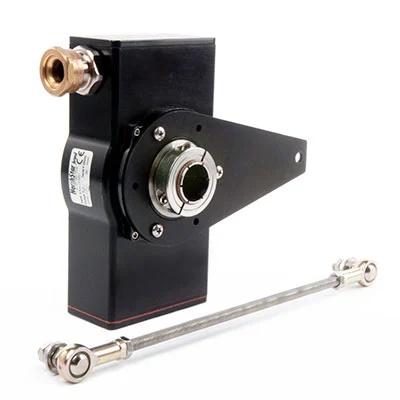

EN422048R4010Encoder incremental óptico
O Dynapar EN422048R4010 pertence à série EN42. A configuração documentada tem 2048 PPR, eixo / furo de 25,4 mm, alimentação de 10-30 Vcc.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 2048
- Diâmetro do eixo / furo (mm)
- 25,4
- Tensão de alimentação
- 10-30 Vcc
- Terminação
- No Gland
Identificação da referência
Dados do EN422048R4010
| Part number do fabricante | EN422048R4010 |
|---|---|
| Tipo de encoder | Incremental |
| Tecnologia de detecção | Óptica |
| Massa aproximada (kg) | 3,311 |
| Tipo de conexão | Conduit Box |
| Material do disco | Alumínio |
| Fixação | Heavy Duty Swivel Rod Tether |
| Material da flange | Anodized Aluminum |
| Material da carcaça | Anodized Aluminum |
| Rotação máxima (rpm) | 3600 |
| Material do eixo / furo | Anodized Aluminum |
| Diâmetro do eixo / furo (mm) | 25,4 |
| Tipo de eixo | Eixo vazado |
| Terminação | No Gland |
| Ciclo de trabalho | 41.7-58.3% |
| Canais incrementais | A, A', B, B', Z, Z' |
| Tensão de alimentação | 10-30 Vcc |
| Estágio de saída | UC2707 |
| Frequência máxima de resposta (kHz) | 125 |
| Sinal de saída | 10-30 Vcc |
| Resolução (PPR) | 2048 |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra curto-circuito | Sim |
| Certificações / conformidades | [ATEX, CE, IECEx, ROHS, UL Certified] |
| Classificação para área classificada | [Zone 2, Zone 21, Zone 22, Class I, Zone 1, Class I, Zone 2, Zone 1] |
| Certificação para área classificada | [AEx tb IIIC T1119A°C Db Ex tb IIIC T119A°C Db] |
| Grau de proteção | IP67 |
| Umidade sem condensação (%) | 100 |
| Temperatura máxima de armazenamento (°C) | 100 |
| Temperatura mínima de armazenamento (°C) | -50 |
| Imunidade a ruído | EN61326-1 |
| Resistência a choque | 50G, 11msec |
| Resistência a vibração | 20G, 5-2000Hz |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Seleção e reposição do EN422048R4010
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 2048 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 10-30 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Compare o diâmetro de 25,4 mm e as tolerâncias com o desenho da montagem; dimensões próximas não garantem compatibilidade.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 2048 PPR a 1.000 rpm, cada canal produz aproximadamente 34,13 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo EN422048R4010 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
