Visão geral
Unidade de acionamento para spindle da Mitsubishi Electric, pertencente à série MDS-DJ, com corrente nominal de 26A e tensão de alimentação que varia de 200Vac a 230Vac (classe 200V; aplicável a 220Vac / 230Vac). Projetado para entrada trifásica (3P), este equipamento possui grau de proteção IP20 e opera em temperaturas ambientes entre 0 e 55°C.
O dispositivo emprega controle por método PWM senoidal e controle de corrente, aliado a um sistema de resfriamento por ventilação forçada para garantir sua eficiência e longevidade. Seu design ultra-compacto, juntamente com fontes de alimentação integradas, auxilia na otimização do espaço dentro de painéis de controle, possibilitando maior flexibilidade na instalação.
Principais recursos
- Unidade de acionamento para spindle
- Controle por PWM senoidal e controle de corrente
- Resfriamento por ventilação forçada
- Design ultra-compacto
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Drive servo CA |
| Série / Família do Produto | Série MDS-DJ |
| Funções | Unidade de acionamento para spindle, controle por método PWM senoidal/controle de corrente |
| Design | Resfriamento por ventilação forçada |
| Tensão de Alimentação (CA) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de Rede | Entrada trifásica (3P) |
| Corrente Nominal | 26A |
| Protocolo de Comunicação | Nenhuma interface de comunicação |
| Grau de Proteção | IP20 |

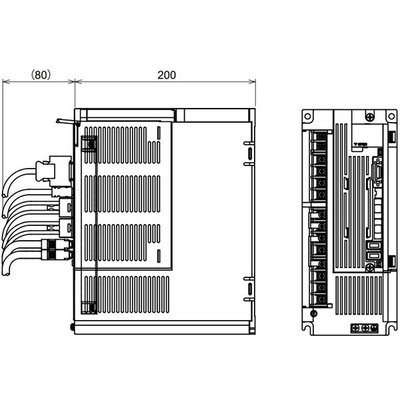

| Dimensões | A250mm x L105mm x P200mm |
| Altura Líquida (mm) | 250 mm |
| Largura Líquida (mm) | 105 mm |
| Profundidade Líquida (mm) | 200 mm |
| Temperatura do Ar Ambiente para Operação | 0…+55 °C |
| Temperatura do Ar Ambiente para Armazenamento | -15°C…+70 °C |
| Consumo de Corrente | Entrada 26A |
| Corrente Máxima | 120 A |
| Código de Pedido / SKU do Fabricante | MDS-DJ-SP-120 |
| Status do Produto Fabricante | Comercializado |
| Benefícios | Unidades de acionamento ultra-compactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O tipo de 2 eixos é adicionado para redução de tamanho adicional. |
Documentos
Para mais informações sobre este produto, entre em contato conosco.
