Visão geral

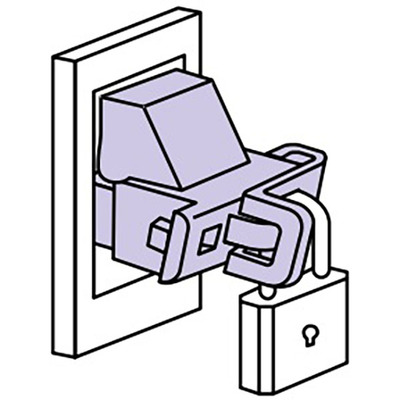

Dispositivo de travamento da marca Mitsubishi, compatível com disjuntores da série WS-V nos tamanhos de moldura de 30A a 250A. Este dispositivo é projetado para travar os disjuntores na posição LIGADO (ON) ou DESLIGADO (OFF).
Caso ocorra sobrecorrente enquanto o disjuntor estiver travado, ele será desarmado. Existem modelos HL (molduras de resina vermelha) para serem instalados nas manoplas e modelos HL-S para serem fixados nas tampas dos disjuntores.
Para o travamento correto, utilize um cadeado comercialmente disponível com o tamanho nominal especificado. O uso de um cadeado em outro tamanho pode impedir o travamento adequado.
Principais recursos
- Dispositivo de travamento Hdl.
- Compatibilidade com disjuntores da série WS-V.
- Tamanhos de moldura suportados: 30A-250A.
- Permite travar o disjuntor nas posições LIGADO ou DESLIGADO.
- Modelos disponíveis para manoplas (HL) e tampas (HL-S).
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Travamento |
| Funções | Dispositivo de travamento Hdl. |
| Compatibilidade técnica com | Série WS-V, tamanho de moldura 30A-250A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HLF05SV |
| Benefícios | Esses dispositivos são usados para travar os disjuntores na posição LIGADO ou DESLIGADO. Se ocorrer sobrecorrente enquanto o disjuntor estiver travado, ele será desarmado. Estão disponíveis modelos HL (molduras de resina vermelha) para serem fixados nas manoplas e modelos HL-S para serem fixados nas tampas dos disjuntores. Utilize um cadeado comercialmente disponível com o tamanho nominal mostrado na tabela direita. Se um cadeado de outro tamanho for usado, o dispositivo pode não travar corretamente. |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O uso de cadeados de tamanho inadequado pode comprometer a funcionalidade do travamento.
