Visão geral

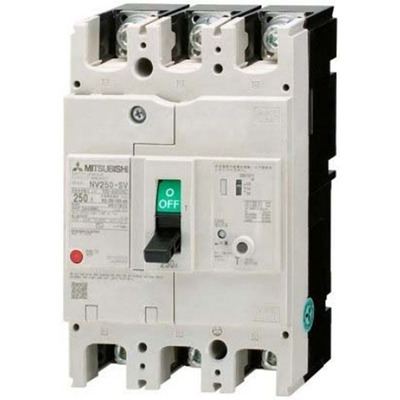

Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de fuga de terra (ELCB) – tipo de alta velocidade – série Mitsubishi WS-V (classe padrão NV-S) preparada para surtos harmônicos. Este equipamento possui 3 polos e corrente nominal de 200A.
Oferece sensibilidade ajustável de corrente residual em 100mA, 200mA ou 500mA. A capacidade de interrupção de curto-circuito (Icu) é de 36kA a 400Vac, conforme a norma IEC60947. Conta com unidade de disparo termomagnética fixa e conexão para terminais frontais ou barras.
A nova série “World Super V Series (WS-V Series)” foi desenvolvida com nova tecnologia de interrupção para responder às necessidades individuais do mercado. Equipada com nova tecnologia de corte para aprimorar o desempenho de interrupção, é compatível com os padrões mais recentes de diversos países, entregando desempenho otimizado de acordo com as necessidades individuais.
Principais recursos
- Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra
- Disjuntor de fuga de terra (ELCB) – tipo de alta velocidade
- Série WS-V, linha NV-S (classe padrão) preparada para surtos harmônicos
- 3 polos (3P)
- Corrente nominal: 200A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade nominal de interrupção de curto-circuito (Icu): 36kA a 400Vac
- Unidade de disparo termomagnética fixa
- Conexão frontal para terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-S (classe padrão) preparada para surtos harmônicos |
| Funções | Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de fuga de terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 200A |
| Corrente de disparo nominal | 200 AT |
| Corrente de quadro nominal | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal para terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 85kA (100Vac; IEC60947) 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 85kA (100Vac) 85kA (200Vac) 85kA (230Vac) 36kA (400Vac) 36kA (415Vac) 36kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 200A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250SV3P200A100 |
| Tensão Nominal (AC) – Fase-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor faz parte da série WS-V da Mitsubishi Electric, projetada para oferecer alta performance e confiabilidade em aplicações de distribuição de energia.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
