Visão geral

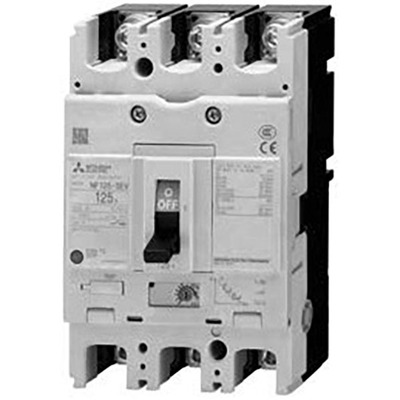

Disjuntor de caixa moldada (MCCB) da série WS-V da Mitsubishi Electric, classificado como NF-S (classe padrão). Este modelo de 3 polos (3P) opera com corrente nominal de 32A e possui capacidade de interrupção de curto-circuito (Icu) de 36kA a 400Vac, conforme norma IEC60947.
Equipado com uma unidade de disparo eletrônica, oferece proteção aprimorada contra sobrecorrente e curto-circuito magnético. A conexão pode ser feita por terminais frontais ou barras, garantindo flexibilidade na instalação.
A série WS-V representa uma evolução significativa em tecnologia de interrupção, projetada para atender às necessidades de mercados de recebimento e distribuição, alinhando-se aos mais recentes padrões internacionais para desempenho otimizado.
Principais recursos
- 3 polos (3P)
- Corrente nominal: 32A
- Capacidade de interrupção (Icu): 36kA (400Vac)
- Unidade de disparo: Eletrônica
- Conexão: Terminais frontais ou barras
- Conforme normas IEC 60947-2 e EN 60947-2
- Aprovações para uso marítimo: LR; ABS; GL
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de caixa moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome do sub-alcance | NF-S (classe padrão) |
| Pólos | 3 polos (3P) |
| Corrente nominal | 32A |
| Corrente de disparo nominal | 32 AT |
| Corrente de frame nominal | 125 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão de terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito último (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 36kA (380Vac) 36kA (400Vac) 36kA (415Vac) 36kA (440Vac) 30kA (500Vac) 8kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (curto-circuito) |
| Configurações de proteção | Sobrecorrente — limiar de disparo ajustável 16A-32A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SEV3P16A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marca CE Aprovação para uso marítimo LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é o equivalente ao modelo NF125SEV3P16A.
Entre em contato para mais informações sobre este e outros produtos.
