Visão geral

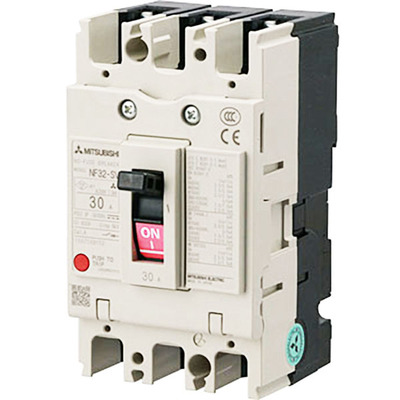

Disjuntor de caixa moldada (MCCB) da Mitsubishi, série WS-V, linha NF-S (classe padrão), com 3 polos (3P) e corrente nominal de 5A. Possui capacidade de interrupção de curto-circuito (Icu) de 5kA a 400Vac, em conformidade com a norma IEC60947.
Este dispositivo emprega uma unidade de disparo termomagnética com configurações fixas e conexão por terminais frontais ou barramentos. A nova tecnologia de ruptura da série WS-V foi desenvolvida para atender às necessidades específicas de mercados de recebimento e distribuição de energia.
Projetado para oferecer desempenho otimizado e compatibilidade com os mais recentes padrões internacionais, este disjuntor é uma solução confiável para proteção contra sobrecargas e curtos-circuitos em diversas aplicações.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Série WS-V
- Linha NF-S (classe padrão)
- 3 polos
- Corrente nominal de 5A
- Capacidade de interrupção de 5kA a 400Vac
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal (terminais ou barramentos)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NF-S (classe padrão) |
| Polos | 3 polos (3P) |
| Corrente nominal | 5A |
| Corrente de disparo | 5 AT |
| Corrente de quadro | 30 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço de curto-circuito (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade nominal de interrupção em serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF32SV3P5A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marca CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – Disjuntores Série WS – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
O disjuntor Mitsubishi Electric NF32-SV3P5A é equivalente ao modelo NF32SV3P5A e está em conformidade com as normas IEC 60947-2 e EN 60947-2.
