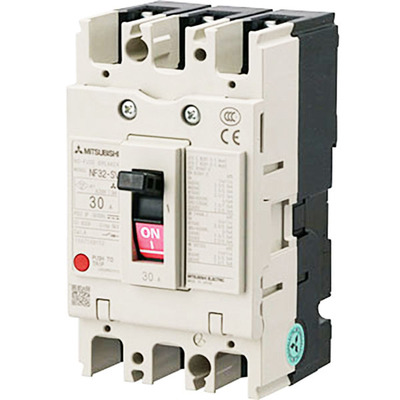

Disjuntor Caixa Moldada WS-V NF-S Mitsubishi 3P 25A 5kA Disjuntor Caixa Moldada Mitsubishi Electric NF32-SV3B25A, 3 polos, 25A, com capacidade de interrupção de 5kA. Ideal para proteção contra sobrecargas e curtos-circuitos.
Visão geral
O Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, série WS-V NF-S (classe padrão), é um dispositivo de 3 polos com corrente nominal de 25A. Projetado com tecnologia de interrupção aprimorada, este disjuntor oferece desempenho robusto para aplicações de distribuição e maquinário.
Este modelo possui unidade de disparo Termomagnética com ajustes fixos, garantindo proteção confiável contra sobrecargas térmicas e curtos-circuitos magnéticos. A conexão frontal por terminais ou barras o torna versátil para diversas instalações elétricas.
Em conformidade com as normas IEC 60947-2 e EN 60947-2, o disjuntor NF32-SV3B25A é uma solução segura e eficiente, indicada para uso em sistemas de distribuição de baixa tensão.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- 3 polos (3P)
- Corrente nominal de 25A
- Capacidade de interrupção de curta duração (Icu) de 5kA (a 400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
- Proteção térmica (sobrecarga) e magnética (curto-circuito)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série/família de produto | Série WS-V |
| Nome da subgama | NF-S (classe padrão) |
| Pólos | 3 polos (3P) |
| Corrente nominal | 25A |
| Corrente do disparo | 25 AT |
| Corrente de moldura | 30 AF |
| Tensão de impulso nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curta duração (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade nominal de interrupção em serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 25A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF32SV3P25A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de recebimento e distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Catálogo Mitsubishi Electric – Disjuntores Série WS.pdf
- Catálogo Mitsubishi – Produtos de Distribuição de Energia de Baixa Tensão.pdf
Este disjuntor é um produto da Mitsubishi Electric, projetado para aplicações de distribuição de energia em baixa tensão.
