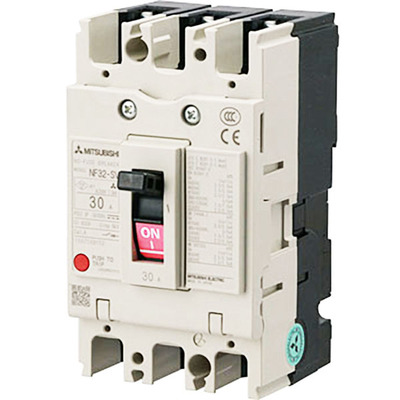

Disjuntor Mitsubishi NF32-SV3P20A 3P 20A 5kA Frontal Disjuntor Caixa Moldada Mitsubishi Electric NF32-SV3P20A, 3 polos, 20A, 5kA em 400V, ideal para proteção em instalações elétricas.
Visão geral
O disjuntor NF32-SV3P20A da linha WS-V NF-S da Mitsubishi Electric é um disjuntor caixa moldada (MCCB) de 3 polos projetado para aplicações padrão. Ele oferece uma corrente nominal de 20A e capacidade de interrupção de curto-circuito de 5kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com uma unidade de disparo termomagnética fixa, este dispositivo garante proteção eficaz contra sobrecargas e curtos-circuitos. Sua conexão frontal permite a instalação simplificada através de terminais ou barras, tornando-o uma solução robusta e confiável para distribuição de energia.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Linha WS-V, Sub-linha NF-S (classe padrão)
- 3 polos
- Corrente nominal de 20A
- Capacidade de interrupção de curto-circuito (Icu) de 5kA a 400Vac
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NF-S (classe padrão) |
| Polos | 3 polos (3P) |
| Corrente nominal | 20A |
| Corrente de disparo | 20 AT |
| Corrente de quadro | 30 AF |
| Tensão impulsiva nominal (Uimp) | 8 kV |
| Tensão de isolamento nominal (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção de curto-circuito último (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 20A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF32SV3P20A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
A série WS-V (World Super V Series) da Mitsubishi Electric, com sua nova tecnologia de interrupção, foi desenvolvida para atender às necessidades individuais dos mercados de recebimento e distribuição de energia, além de maquinário. Esta série representa uma evolução revolucionária, equipada com tecnologia de corte aprimorada para aumentar o desempenho de interrupção e compatível com os padrões mais recentes de diversos países para entregar performance otimizada.
Para mais informações sobre este produto e suas aplicações, entre em contato conosco.
