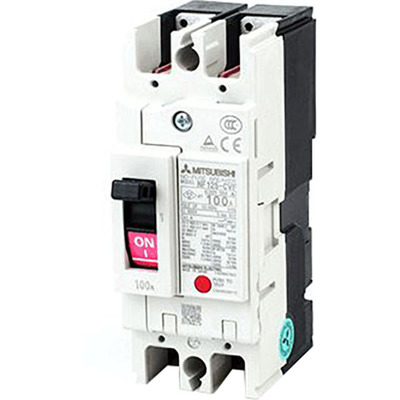

Disjuntor Caixa Moldada WS-V NF-H Mitsubishi NF125-HV2P63A 2P 63A 50kA (400V) Termomagnético
Visão geral
Este Disjuntor Caixa Moldada (MCCB) da série WS-V NF-H da Mitsubishi Electric é um dispositivo de alta performance projetado para aplicações de distribuição e fornecimento de energia. Com 2 polos (2P) e corrente nominal de 63A, oferece robustez e confiabilidade.
Equipado com uma unidade de disparo termomagnética com características fixas, garante proteção eficaz contra sobrecargas térmicas e curtos-circuitos magnéticos. Sua capacidade de interrupção de curto-circuito (Icu) é de 50kA a 400Vac, atendendo aos rigorosos padrões da norma IEC60947.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V, sub-gama NF-H (classe de alta performance)
- 2 polos (2P)
- Corrente nominal de 63A
- Capacidade de interrupção de curto-circuito (Icu) de 50kA a 400Vac
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal com terminais ou barras
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família de produtos | Série WS-V |
| Nome do sub-alcance | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 2 polos (2P) |
| Corrente nominal | 63A |
| Corrente de disparo | 63 AT |
| Corrente de moldura | 100 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal com terminais ou barras |
| Capacidade última de interrupção de curto-circuito (Icu) | 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 30kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 75kA (200Vac) 75kA (230Vac) 38kA (380Vac) 38kA (400Vac) 38kA (415Vac) 38kA (440Vac) 23kA (500Vac) 8kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 63A |
| Dimensões | L90mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HV2P63A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é compatível com os padrões IEC 60947-2 e EN 60947-2. Possui marcação CE e aprovações para uso marítimo por NK, LR, ABS e GL.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
