Visão geral

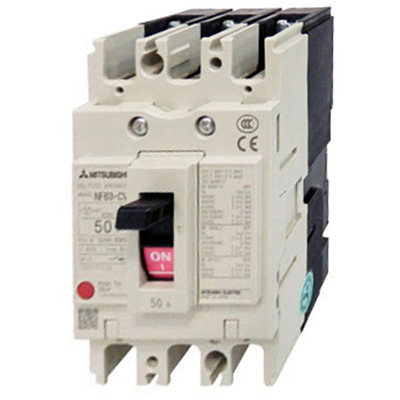

Disjuntor caixa moldada (MCCB) da série WS-V NF-C, da Mitsubishi Electric, projetado com tecnologia de interrupção aprimorada para atender às necessidades específicas do mercado. Este dispositivo de 3 polos (3P) oferece corrente nominal de 5A e capacidade de interrupção de curta-circuito (Icu) de 5kA a 400Vca, em conformidade com a norma IEC60947.
Equipado com unidade de disparo termomagnética (fixa) e conexão frontal por terminais ou barras, este disjuntor da classe de economia (economy class) garante desempenho ótimo e confiabilidade para aplicações de distribuição de energia e maquinário.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série WS-V NF-C (classe de economia)
- 3 polos (3P)
- Corrente nominal: 5A
- Capacidade de interrupção: 5kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal (terminais ou barras)
- Tecnologia de interrupção aprimorada
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome do sub-alcance | NF-C (classe de economia) |
| Pólos | 3 pólos (3P) |
| Corrente nominal | 5A |
| Corrente de disparo | 5 AT |
| Corrente de quadro | 50 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curta-circuito (Icu) | 2.5kA (250Vdc; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (380Vac; IEC60947) 5kA (400Vac; IEC60947) 2.5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) 2.5kA (500Vac; IEC60947) |
| Capacidade nominal de interrupção de curta-circuito de serviço (Ics) | 2.5kA (250Vdc) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (380Vac) 5kA (400Vac) 2.5kA (415Vac) 2.5kA (440Vac) 2.5kA (500Vac) |
| Capacidade nominal de interrupção de curta-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curta-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A130mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF63CV3P5A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de recebimento e distribuição e de maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com as mais recentes normas de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor caixa moldada é um produto comercializado pela Mitsubishi Electric, equivalente ao modelo NF63CV3P5A. Ele é compatível com as normas IEC 60947-2 e EN 60947-2 e possui aprovações para uso marítimo (NK; LR; ABS; GL).
