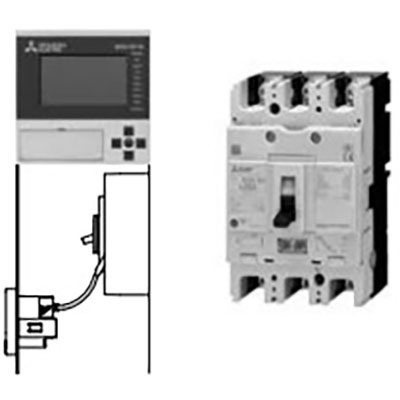

Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Montagem em painel (MDU)
- 3 polos (3P)
- Corrente nominal de 250A
- Unidade de disparo eletrônica
- Conexão por terminais frontais ou barras
- Capacidade de interrupção de 36kA (400Vac)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | MDU para montagem em painel |
| Polos | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo nominal | 250 AT |
| Corrente nominal de moldura | 250 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 18kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 36kA (380Vac) 36kA (400Vac) 36kA (415Vac) 36kA (440Vac) 18kA (500Vac) 8kA (690Vac) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (curto-circuito) |
| Configurações de proteção | Sobrecarga – limiar de disparo ajustável 125A-250A (em passos de 12,5A) |
| Função de medição | Corrente de carga (+/-1%) Tensão de linha (+/-1%) Corrente harmônica (+/-2.5%) Potência ativa (+/-1.5%) Potência reativa (+/-2.5%) Energia ativa (+/-2%) Energia reativa (+/-3%) Causa da falha Fator de potência (+/-5%) Frequência (+/-2.5%) Alarme do disjuntor Configurações padrão |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SEV3P125APM |
| Em conformidade com normas | IEC 60947-2 EN 60947-2 |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NF250SEV3P125APM.
