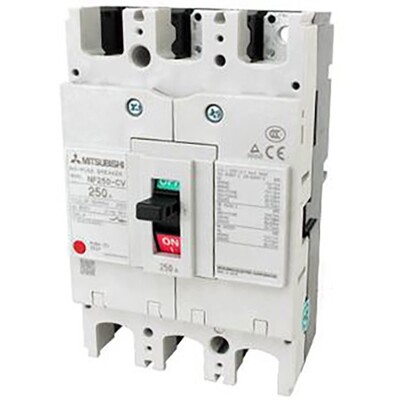

Disjuntor Caixa Moldada Mitsubishi WS-V NF-C 3P 175A 25kA Frontal Disjuntor Caixa Moldada Mitsubishi Electric WS-V NF-C NF250-CV3P175A, 3 polos, 175A, 25kA, conexão frontal. Ideal para distribuição elétrica.
Visão geral
Disjuntor de Caixa Moldada (MCCB) da série WS-V da Mitsubishi Electric, classe de economia NF-C. Este modelo de 3 polos (3P) possui corrente nominal de 175A e capacidade de interrupção de curto-circuito (Icu) de 25kA a 400Vac, conforme a norma IEC60947.
Equipado com unidade de disparo Termomagnética (fixa), o disjuntor oferece proteção contra sobrecargas e curtos-circuitos. A conexão é realizada por meio de terminais frontais ou barras, garantindo flexibilidade na instalação.
A nova tecnologia de corte desta série foi desenvolvida para atender às necessidades individuais do mercado de distribuição e maquinário, resultando em uma evolução revolucionária com desempenho aprimorado de interrupção, compatível com os mais recentes padrões internacionais.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Série WS-V, Sub-gama NF-C (classe de economia)
- 3 polos (3P)
- Corrente nominal de 175A
- Capacidade de interrupção de curto-circuito (Icu) de 25kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barras
- Conforme normas IEC 60947-2, EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série/Família de produtos | Série WS-V |
| Nome da sub-gama | NF-C (classe de economia) |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente de disparo | 175 AT |
| Corrente de quadro | 225 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 15kA (250Vdc; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (380Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) 10kA (500Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 12kA (250Vdc) 27kA (200Vac) 27kA (230Vac) 19kA (380Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) 8kA (500Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 175A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | (440Vac) 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250CV3P175A |
| Em conformidade com norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE Aprovação para uso marítimo NK; LR; ABS; GL |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é o equivalente ao SKU NF250CV3P175A.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
