Visão geral

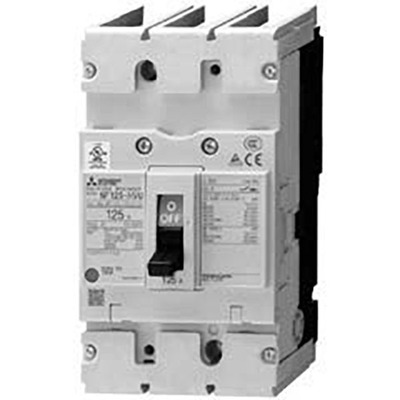

Este é um Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, pertencente à linha NF-H de alta performance, listado conforme a norma UL 489. Projetado para aplicações de distribuição e máquinas, ele incorpora uma nova tecnologia de interrupção para otimizar o desempenho.
O equipamento possui 3 polos, corrente nominal de 75A e capacidade de interrupção de curto-circuito de 50kA a 400V (IEC 60947) e 18kA a 600Y/347V (UL 489). A unidade de disparo é Termo-Magnética com configurações fixas.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Listado UL 489
- Classe de alta performance NF-H
- 3 polos
- Corrente nominal de 75A
- Capacidade de interrupção de 50kA (400V) / 18kA (600Y/347V)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barras
- Proteção contra sobrecarga e curto-circuito
- Compatível com normas internacionais (IEC, UL, CSA)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série/família do produto | Disjuntores Caixa Moldada (MCCB) Listados UL 489 |
| Nome do sub-range | NF-H (classe de alta performance) |
| Polos | 3 polos (3P) |
| Corrente nominal | 75A |
| Corrente de disparo | 75 AT |
| Corrente de quadro | 125 AF |
| Tensão nominal (AC) | 600Y/347Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolação (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito | 100kA (240Vca; UL489) 50kA (480Vca; UL489) 18kA (600Y/347Vca; UL489) |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 100kA (230Vca; IEC60947) 50kA (380Vca; IEC60947) 50kA (400Vca; IEC60947) 50kA (415Vca; IEC60947) 50kA (440Vca; IEC60947) 25kA (500Vca; IEC60947) 10kA (690Vca; IEC60947) |
| Capacidade de interrupção de corrente de serviço (Ics) | 50kA (230Vca) 25kA (380Vca) 25kA (400Vca) 25kA (415Vca) 25kA (440Vca) 13kA (500Vca) 5kA (690Vca) |
| Capacidade de interrupção de corrente de serviço como percentual de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 75A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P75A1L |
| Norma(s) conforme | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas e distribuição. Esta série é o resultado de uma evolução revolucionária com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este disjuntor é equivalente ao modelo NF125HVU3P75A1L e está em conformidade com as normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02.
