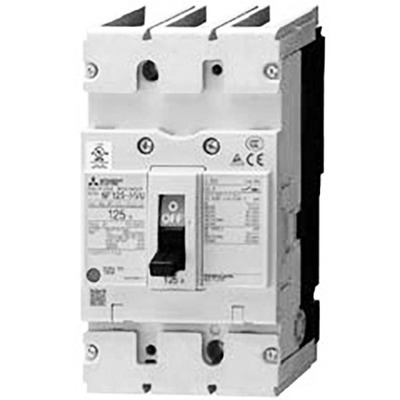

Disjuntor Mitsubishi NF125-SVU3P80A 3P 80A 480V 30kA UL489 Disjuntor caixa moldada Mitsubishi Electric NF125-SVU3P80A, 3 polos, 80A, 480V, com capacidade de interrupção de 30kA, listado UL489. Ideal para aplicações de distribuição de energia.
Visão geral
Disjuntor caixa moldada (MCCB) Mitsubishi Electric, série NF-S de classe padrão, listado conforme UL 489. Este modelo possui 3 polos (3P) e corrente nominal de 80A.
Oferece capacidade de interrupção de curto-circuito de 30kA a 480V (UL489) e também 30kA a 400V (IEC60947). Conta com unidade de disparo termomagnética fixa e conexão frontal por barramentos ou terminais.
A linha NF-S é resultado de uma evolução tecnológica para atender às necessidades específicas de mercados de distribuição e maquinário, incorporando nova tecnologia de corte para aprimorar o desempenho de interrupção e compatibilidade com normas internacionais.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- 3 polos (3P)
- Corrente nominal: 80A
- Capacidade de interrupção: 30kA (480Vac; UL489)
- Unidade de disparo: Termomagnética (fixa)
- Conexão: Terminais frontais ou barramentos
- Listado UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série do produto / Nome da família | MCCBs listados UL 489 |
| Nome do sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor caixa moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente de disparo | 80 AT |
| Corrente de moldura | 125 AF |
| Tensão nominal (AC) | 480Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 50kA (240Vac; UL489) 30kA (480Vac; UL489) |
| Capacidade de interrupção de corrente de curto-circuito limite (Icu) | 50kA (230Vac; IEC60947) 30kA (380Vac; IEC60947) 30kA (400Vac; IEC60947) 30kA (415Vac; IEC60947) 30kA (440Vac; IEC60947) 18kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 25kA (230Vac) 15kA (380Vac) 15kA (400Vac) 15kA (415Vac) 15kA (440Vac) 9kA (500Vac) 4kA (690Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 80A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SVU3P80A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este produto é compatível com as normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02.
