Visão geral

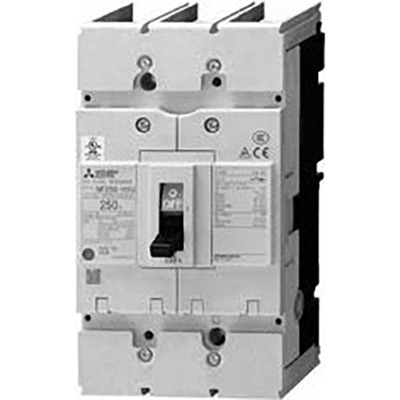

Disjuntor Caixa Moldada (MCCB) da série NF-S (classe padrão) da Mitsubishi Electric, listado UL 489. Este modelo de 3 polos (3P) possui corrente nominal de 175A e capacidade de interrupção de curto-circuito de 35kA a 480Vac, em conformidade com a norma UL489.
Equipado com unidade de disparo Termomagnética fixa, este disjuntor oferece proteção contra sobrecarga e curto-circuito. A conexão é feita por meio de barramentos ou terminais frontais, proporcionando flexibilidade na instalação.
O modelo NF250-SVU3P175AS faz parte da linha “World Super V Series (WS-V Series)”, que utiliza nova tecnologia de interrupção para aprimorar o desempenho e atender às necessidades do mercado de distribuição e maquinário.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- 3 polos (3P)
- Corrente nominal de 175A
- Capacidade de interrupção de 35kA (480Vac; UL489)
- Unidade de disparo Termomagnética (fixa)
- Conexão por barramentos ou terminais frontais
- Listado UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série do produto / nome da família | Disjuntores Caixa Moldada Listados UL 489 |
| Nome da sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | Kit de terminais |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente de disparo | 175 AT |
| Corrente de quadro | 250 AF |
| Tensão nominal (AC) | 480Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 65kA (240Vac; UL489) 35kA (480Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 65kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de serviço de curto-circuito (Ics) | 33kA (230Vac) 18kA (380Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) 13kA (500Vac) 4kA (690Vac) |
| Capacidade nominal de interrupção de serviço de curto-circuito em percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 175A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P175AS |
| Em conformidade com norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este produto é fabricado pela Mitsubishi Electric. Informações sobre compatibilidade ou substituições não estão explicitamente disponíveis na descrição fornecida.
