Visão geral

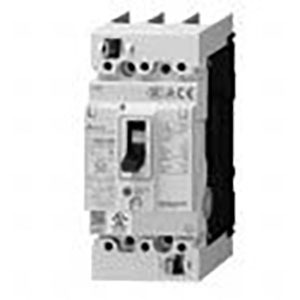

Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida, também conhecido como Disjuntor de Corrente de Fuga (ELCB). Este modelo é da série NF-S da Mitsubishi Electric, classificada como padrão, e incorpora um interruptor auxiliar pré-instalado com bloco de terminais de fio vertical. É um tipo de alta velocidade, projetado para resposta rápida e confiável.
O dispositivo é listado UL 489 e preparado para correntes harmônicas, oferecendo um alto desempenho em aplicações de distribuição e maquinário. Com 3 polos (3P), corrente nominal de 5A e sensibilidade de corrente residual de 30mA, garante proteção eficaz contra falhas de isolamento. A capacidade de interrupção de curto-circuito é de 10kA (IEC60947) e 14kA (UL489), assegurando a segurança contra sobrecargas e curtos-circuitos.
Este MCCB utiliza uma unidade de disparo Termomagnético (fixa) e permite conexão por barramentos ou terminais frontais, proporcionando flexibilidade na instalação. Sua construção robusta e conformidade com normas internacionais garantem confiabilidade e segurança em diversos ambientes operacionais.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida / ELCB
- Interruptor auxiliar pré-instalado e bloco de terminais de fio vertical
- Tipo de alta velocidade
- Listado UL 489 (pronto para surtos harmônicos)
- Classe NF-S (padrão)
- 3 polos (3P)
- Corrente nominal de 5A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 10kA (400Vac; IEC60947)
- Capacidade de corrente de curto-circuito de 14kA (240Vac; UL489)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barramentos
- Proteção contra sobrecarga, curto-circuito e fuga de terra
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida / ELCB |
| Série do produto / nome da família | ELCBs Listados UL 489 (prontos para surtos harmônicos) |
| Nome da subgama | NF-S (classe padrão) |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida / Disjuntor de Corrente de Fuga (ELCB) |
| Design | Interruptor auxiliar pré-instalado, bloco de terminais de fio vertical, tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 5A |
| Corrente de disparo nominal | 5 AT |
| Corrente de quadro nominal | 50 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal (CA) | 120-240Vac (UL 489) |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de curto-circuito | 14kA (120Vac; UL489) 14kA (240Vac; UL489) |
| Capacidade limite de interrupção de curto-circuito (Icu) | 15kA (100Vac; IEC60947) 15kA (230Vac; IEC60947) 10kA (400Vac; IEC60947) 7.5kA (440Vac; IEC60947) |
| Capacidade de interrupção em regime de serviço (Ics) | 8kA (100Vac) 8kA (230Vac) 5kA (400Vac) 4kA (440Vac) |
| Capacidade de interrupção em regime de serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção de fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A120mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV50SVFU3P5A30Y |
| Tensão nominal (CA) – Fase-Fase | 100-440 V |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recepção, distribuição e fabricação. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
