Visão geral

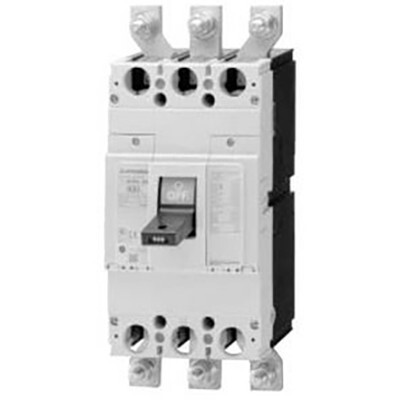

O Disjuntor Caixa Moldada (MCCB) Mitsubishi Electric da série WS-V, modelo NV630-SW3P630AY100, oferece proteção contra vazamento de terra integrada, atuando como um Disjuntor de Corrente de Fuga (ELCB). Este modelo de alta velocidade é projetado para aplicações em quadros de distribuição de energia e máquinas, compatível com as mais recentes normas internacionais.
Equipado com uma nova tecnologia de interrupção para aprimorar o desempenho, este disjuntor de 3 polos (3P) possui corrente nominal de 630A e sensibilidade de corrente residual ajustável em 100mA, 200mA ou 500mA. Sua capacidade de ruptura de curto-circuito é de 50kA a 400Vac, em conformidade com a norma IEC60947.
O dispositivo apresenta unidade de disparo Termo-Magnética (fixa) e permite conexão frontal com terminais tipo garra (lugs) ou barras. A série WS-V é o resultado de uma evolução revolucionária, construída com tecnologia de interrupção inovadora para responder às necessidades individuais do mercado.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção contra vazamento de terra embutida / Disjuntor de Corrente de Fuga (ELCB)
- Chave auxiliar pré-instalada e bloco de terminais com fio vertical
- Tipo de alta velocidade
- Série WS-V, linha NV-S (classe padrão), pronta para surtos harmônicos
- 3 polos (3P)
- Corrente nominal: 630A
- Sensibilidade de corrente residual: 100mA / 200mA / 500mA (ajustável)
- Capacidade nominal de interrupção de curto-circuito (Icu): 50kA (400Vac; IEC60947)
- Unidade de disparo: Termo-Magnética (fixa)
- Conexão: Terminais frontais tipo garra ou barras
- Funções de proteção: Térmica (Sobrecarga), Magnética (Curto-circuito), Vazamento de terra
- Durabilidade elétrica (com carga): 1000 operações
- Durabilidade mecânica (sem carga): 6000 operações
- Conformidade com as normas: IEC 60947-2, EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção contra vazamento de terra embutida / ELCB |
| Série do produto / Nome da família | Série WS-V |
| Nome da subgama | NV-S (classe padrão) pronta para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção contra vazamento de terra embutida / Disjuntor de Corrente de Fuga (ELCB) |
| Projeto | Chave auxiliar pré-instalada, bloco de terminais com fio vertical, tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 630A |
| Corrente de disparo (nominal) | 630 AT |
| Corrente de quadro (nominal) | 630 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão frontal com terminais tipo garra ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 50kA (400Vac) 50kA (415Vac) 42kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra vazamento de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 630A |
| Dimensões | A140mm x L257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV630SW3P630AY100 |
| Tensão Nominal (AC) – Fase a fase | 200-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de recebimento, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é um substituto direto para o modelo NV630SW3P630AY100.
