Visão geral

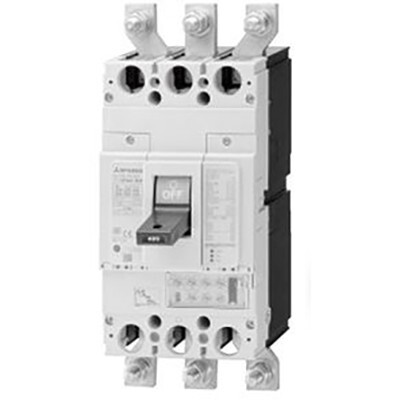

Este disjuntor caixa moldada (MCCB) da Mitsubishi Electric, série WS-V modelo NV-C, oferece proteção contra fuga de terra de alta velocidade, sendo ideal para aplicações de classe econômica e pronto para suportar harmônicos de surto. Com design de 3 polos, este equipamento garante a segurança em sistemas elétricos.
O disjuntor possui corrente nominal de 400A e sensibilidade ajustável de corrente residual de 100mA, 200mA ou 500mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 36kA a 400Vac, em conformidade com a norma IEC60947. A unidade de disparo é termomagnética fixa, oferecendo proteção térmica contra sobrecarga e magnética contra curto-circuito.
O modelo NV400-CW3P400A100 apresenta terminais frontais para conexão por olhais ou barramentos, facilitando a instalação. Sua durabilidade elétrica é de 1000 operações com carga, e mecânica de 6000 operações sem carga, assegurando confiabilidade e longevidade ao sistema de distribuição de energia.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB)
- Alta velocidade de atuação
- Série WS-V, classe econômica NV-C, pronto para harmônicos de surto
- 3 polos (3P)
- Corrente nominal de 400A
- Sensibilidade ajustável de corrente residual: 100mA / 200mA / 500mA
- Capacidade de interrupção de curto-circuito (Icu) de 36kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por olhais ou barramentos
- Compatível com normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série de produtos / Nome da família | Série WS-V |
| Nome da sub-gama | NV-C (classe econômica) pronto para harmônicos de surto |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 400A |
| Corrente de disparo nominal | 400 AT |
| Corrente nominal do quadro | 400 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão frontal por olhais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 50kA (100Vac; IEC60947) 50kA (200Vac; IEC60947) 50kA (230Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 25kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 25kA (100Vac) 25kA (200Vac) 25kA (230Vac) 18kA (400Vac) 18kA (415Vac) 13kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 400A |
| Dimensões | L140mm x A257mm x P134mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV400CW3P400A100 |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para responder às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor NV400-CW3P400A100 é uma versão comercializada pela Mitsubishi Electric.
