Visão geral

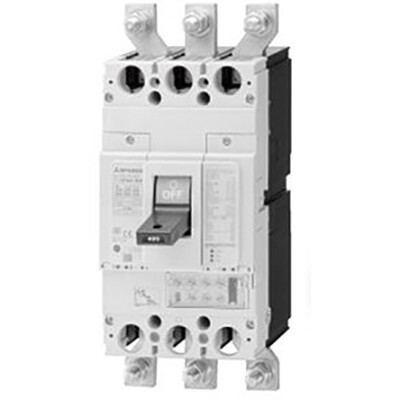

Disjuntor de caixa moldada (MCCB) com proteção embutida contra fuga de terra / Disjuntor de fuga de terra (ELCB) de alta velocidade, série WS-V da Mitsubishi, linha NV-S (classe padrão), pronto para surtos harmônicos. Possui 3 polos (3P) e corrente nominal de 250A.
Oferece sensibilidade de corrente residual ajustável em 100mA, 200mA ou 500mA. A capacidade de interrupção em curto-circuito (Icu) é de 45kA a 400Vac, em conformidade com a norma IEC60947. O disjuntor é equipado com unidade de disparo termomagnética fixa e conexão por barramentos ou terminais frontais.
A nova série WS-V “World Super V Series” é construída com tecnologia de interrupção aprimorada para atender às necessidades individuais dos mercados de distribuição e maquinário. Compatível com os padrões mais recentes de diversos países, garante desempenho otimizado.
Principais recursos
- Disjuntor de caixa moldada (MCCB) com proteção contra fuga de terra
- Disjuntor de fuga de terra (ELCB) de alta velocidade
- Série WS-V, linha NV-S (classe padrão), preparado para surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 250A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade de interrupção em curto-circuito (Icu) de 45kA (400Vac)
- Unidade de disparo termomagnética (fixa)
- Conexão por terminais frontais ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de caixa moldada (MCCB) com proteção embutida contra fuga de terra / ELCB |
| Série/Nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-S (classe padrão) pronto para surtos harmônicos |
| Funções | Disjuntor de caixa moldada (MCCB) com proteção embutida contra fuga de terra / Disjuntor de fuga de terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo nominal | 250 AT |
| Corrente de quadro nominal | 400 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção última em curto-circuito (Icu) | 85kA (100Vac; IEC60947) 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 45kA (400Vac; IEC60947) 45kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) |
| Capacidade de interrupção em curto-circuito de serviço (Ics) | 85kA (100Vac) 85kA (200Vac) 85kA (230Vac) 45kA (400Vac) 45kA (415Vac) 42kA (440Vac) |
| Capacidade de interrupção em curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 250A |
| Dimensões | A140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV400SW3P250A100 |
| Tensão nominal (CA) – Fase a fase | 100-440 V |
| Em conformidade com norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para responder às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipada com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é o NV400-SW3P250A100, equivalente ao NV400SW3P250A100.
