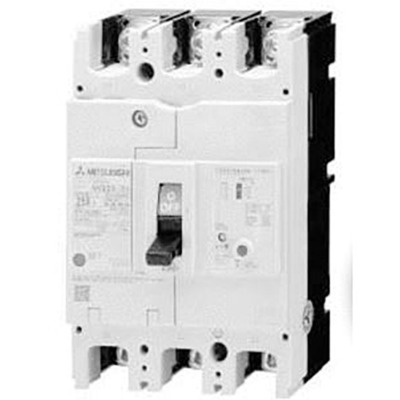

Disjuntor Caixa Moldada DR Mitsubishi WS-V NV-H 3P 225A 75kA Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra, código NV250HV3P225A100-J. Alta performance e tecnologia avançada da série WS-V da Mitsubishi Electric.
Visão geral
Este disjuntor de caixa moldada (MCCB) da Mitsubishi Electric, pertencente à série WS-V e modelo NV-H, oferece proteção integrada contra fuga de terra (ELCB). Projetado para alta performance e pronto para lidar com surtos harmônicos, este dispositivo de três polos (3P) opera com uma corrente nominal de 225A.
A sensibilidade de corrente residual é ajustável entre 100mA, 200mA e 500mA, proporcionando flexibilidade para diferentes aplicações. Com uma capacidade de interrupção de curto-circuito (Icu) de 75kA a 400Vac, em conformidade com a norma IEC60947, este disjuntor garante segurança e confiabilidade em instalações elétricas.
O dispositivo conta com uma unidade de disparo termomagnética fixa e conexões por barramentos ou terminais frontais, facilitando a instalação e manutenção.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra integrada (ELCB)
- Série WS-V, sub-linha NV-H de alta performance, preparado para surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 225A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade de interrupção de curto-circuito (Icu): 75kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barramentos
- Durabilidade elétrica: 10.000 operações (com carga)
- Durabilidade mecânica: 25.000 operações (sem carga)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-H (classe de alta performance) preparado para surtos harmônicos |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra / ELCB |
| Design | Tipo com retardo de tempo |
| Polos | 3 polos (3P) |
| Corrente nominal | 225A |
| Corrente de disparo (Trip current rating) | 225 AT |
| Corrente de moldura (Frame current rating) | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 225A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10.000 operações |
| Durabilidade mecânica (sem carga) | 25.000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P225A100J |
| Tensão Nominal (CA) – Fase-Fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de distribuição e maquinários receptores. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
Este produto é equivalente ao código NV250HV3P225A100J.
Entre em contato para mais informações sobre este ou outros produtos Mitsubishi Electric.
