Principais recursos

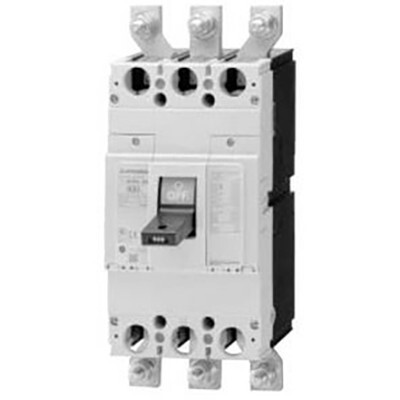

- Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de corrente / Disjuntor de Fuga à Terra (ELCB)
- Tipo de alta velocidade
- Série WS-V (classe econômica) preparada para harmonias de surto
- 3 polos (3P)
- Corrente nominal de 630A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade nominal de interrupção de curto-circuito (Icu): 36kA a 400Vac
- Unidade de disparo Termomagnético (fixa)
- Conexão por terminais frontais ou barramentos
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de corrente / ELCB |
| Série do produto / nome da família | Série WS-V |
| Nome da subgama | NV-C (classe econômica) preparada para harmonias de surto |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 630A |
| Corrente nominal do disparo | 630 AT |
| Corrente nominal do quadro | 630 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 50kA (200Vac; IEC60947) 50kA (230Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 25kA (200Vac) 25kA (230Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de corrente |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 630A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV630CW3P630A100 |
| Tensão nominal (AC) – Fase a fase | 200-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catálogo.pdf
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
A série WS-V da Mitsubishi Electric utiliza nova tecnologia de interrupção para otimizar o desempenho e é compatível com os padrões mais recentes, oferecendo performance ideal para diversas necessidades de distribuição e maquinário.
Para mais informações sobre este produto ou para verificar compatibilidades, entre em contato conosco.
