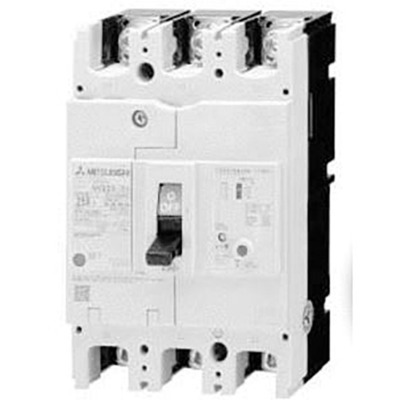

Disjuntor Caixa Moldada Mitsubishi WS-V NV-C 3P 225A 100mA-500mA 25kA Disjuntor Caixa Moldada (MCCB) Mitsubishi Electric WS-V NV250-CV3P225A100 com proteção contra fuga de terra, 3 polos, 225A, 100mA-500mA, 25kA.
Visão geral
Este é um Disjuntor Caixa Moldada (MCCB) de alta velocidade com proteção contra fuga de terra integrada, pertencente à série WS-V da Mitsubishi Electric. Classificado como classe econômica e pronto para surtos harmônicos, este disjuntor de 3 polos é projetado para aplicações exigentes.
Ele oferece sensibilidade ajustável de corrente residual de 100mA, 200mA ou 500mA, e possui capacidade de interrupção de curto-circuito (Icu) de 25kA a 400Vac, conforme a norma IEC60947. A unidade de disparo é termomagnética com ajustes fixos e conexões por terminais frontais ou barras.
A série WS-V representa uma evolução significativa em tecnologia de interrupção, garantindo desempenho otimizado e conformidade com os mais recentes padrões internacionais. É ideal para distribuição de energia e maquinário que requerem proteção confiável.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB)
- Tipo de alta velocidade
- Série WS-V, Sub-linha NV-C (classe econômica), pronto para surtos harmônicos
- 3 polos
- Corrente nominal de 225A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade de interrupção de curto-circuito (Icu): 25kA (400Vac)
- Unidade de disparo termomagnética fixa
- Conexão por terminais frontais ou barras
- Proteção contra sobrecarga (térmica), curto-circuito (magnética) e fuga de terra
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-C (classe econômica) pronto para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 225A |
| Corrente de disparo | 225 AT |
| Corrente de frame | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito (Icu) | 36kA (100Vac; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 27kA (100Vac) 27kA (200Vac) 27kA (230Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 225A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250CV3P225A100 |
| Tensão nominal (AC) – Fase-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de recebimento e distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor NV250-CV3P225A100 é um componente da série WS-V da Mitsubishi Electric, projetado para integração em sistemas elétricos que requerem alta performance e confiabilidade. Não há informações sobre substituições diretas ou compatibilidades específicas adicionais.
Para mais informações sobre este produto ou para discutir suas necessidades de aplicação, entre em contato conosco.
