Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra embutida / ELCB
- Tipo de alta velocidade
- Série WS-V, Sub-gama NV-H (alta performance)
- 3 polos (3P)
- Corrente nominal de 175A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 75kA a 400Vac
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal por pinos ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra embutida / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-gama | NV-H (alta performance) pronto para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra embutida / Disjuntor de Corrente de Fuga (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente de disparo nominal | 175 AT |
| Corrente de quadro nominal | 225 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por pinos ou barras |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 175A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P175A30 |
| Tensão nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marca CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para atender às necessidades individuais do mercado de máquinas de recepção, distribuição e controle. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf

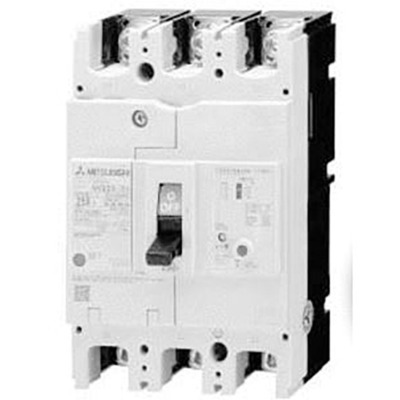

O disjuntor NV250-HV3P175A30 da Mitsubishi Electric é projetado para aplicações que exigem alta performance e confiabilidade, sendo compatível com os padrões IEC 60947-2 e EN 60947-2.
Entre em contato para mais informações sobre este produto.
