Visão geral

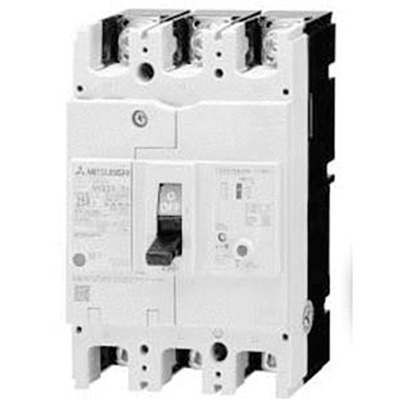

O disjuntor de caixa moldada (MCCB) Mitsubishi Electric NV250-HV3P150A30, pertencente à série WS-V (linha NV-H de alta performance), é um dispositivo de alta velocidade equipado com proteção embutida contra fuga de terra, atuando como um disjuntor de fuga de terra (ELCB). Projetado para aplicações de distribuição e máquinas, ele responde às necessidades específicas do mercado com tecnologia de corte inovadora.
Este disjuntor de 3 polos (3P) opera com corrente nominal de 150A e sensibilidade de corrente residual de 30mA, oferecendo proteção confiável contra sobrecargas, curtos-circuitos e fugas de terra. Sua capacidade de interrupção de curto-circuito (Icu) é de 75kA a 400Vac, conforme especificado pela norma IEC60947. A unidade de disparo é do tipo Termo-Magnética, com configurações fixas.
O NV250-HV3P150A30 é compatível com as mais recentes normas de diversos países, proporcionando desempenho ideal para cada necessidade individual. Ele apresenta conexão frontal por terminais (lugs) ou barras, facilitando a instalação e manutenção em sistemas elétricos.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção embutida contra fuga de terra / Disjuntor de Fuga de Terra (ELCB)
- Tipo de alta velocidade
- Série WS-V, linha NV-H (classe de alta performance) com suporte a harmônicos de surto
- 3 polos (3P)
- Corrente nominal de 150A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 75kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção embutida contra fuga de terra / ELCB |
| Série do produto / nome da família | Série WS-V |
| Nome da sub-gama | NV-H (classe de alta performance) com suporte a harmônicos de surto |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção embutida contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 150A |
| Corrente de disparo | 150 AT |
| Corrente de moldura | 225 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Ajustes de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 150A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P150A30 |
| Tensão Nominal (CA) – Fase-Fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
