Principais recursos

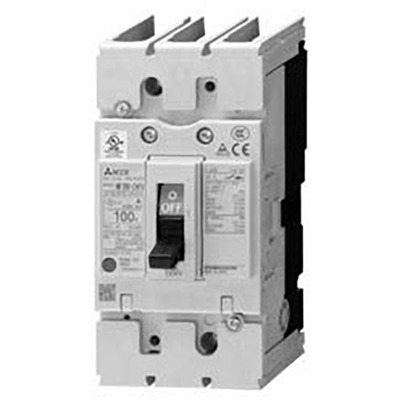

- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / Disjuntor de Fuga à Terra (ELCB)
- Tipo de alta velocidade
- 3 polos (3P)
- Corrente nominal de 80A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de corrente de curto-circuito (Icu) de 10kA (400Vca)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais ou barras frontais
- Conforme com as normas IEC 60947-2, EN 60947-2 e UL 489
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / ELCB |
| Série de produtos / nome da família | UL 489 Listed ELCBs (harmonic surge ready) |
| Nome da subgama | NF-C (economy class) |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente de disparo | 80 AT |
| Corrente de quadro | 100 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal (CA) | 120-240Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais ou barras frontais |
| Capacidade de interrupção de curto-circuito | 14kA (120Vca; UL489) 14kA (240Vca; UL489) |
| Capacidade limite de interrupção de curto-circuito (Icu) | 15kA (100Vca; IEC60947) 15kA (230Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (440Vca; IEC60947) |
| Capacidade de interrupção de corrente de serviço (Ics) | 8kA (100Vca) 8kA (230Vca) 5kA (400Vca) 5kA (440Vca) |
| Capacidade de interrupção de corrente de serviço como percentual de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de corrente |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 80A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P80A30 |
| Tensão Nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A totalmente nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas receptoras e de distribuição. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
