Visão geral

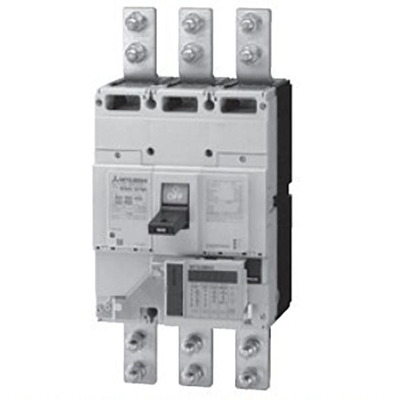

Disjuntor caixa moldada (DCM) da série WS-V (NF-S) da Mitsubishi Electric, de 3 polos, com corrente nominal de 250A e capacidade de interrupção de curto-circuito de 36kA em 400Vac (IEC60947). Possui unidade de disparo eletrônica e MDU integrado com contato de saída de pulso de energia.
Este disjuntor foi desenvolvido com nova tecnologia de corte para aprimorar o desempenho de interrupção, garantindo segurança e confiabilidade em sistemas de distribuição de energia. Compatível com os mais recentes padrões internacionais, oferece desempenho otimizado conforme as necessidades específicas de cada aplicação.
Principais recursos
- Unidade de disparo eletrônica
- MDU integrado com contato de saída de pulso de energia
- Conexão frontal por terminais ou barramentos
- Funções de proteção contra sobrecorrente e curto-circuito magnético
- Medição de corrente, tensão, harmônicos, potência e energia
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (DCM) |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NF-S (classe padrão) |
| Polo(s) | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo (nominal) | 250 AT |
| Corrente de quadro (nominal) | 250 AF |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 18kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 36kA (380Vac) 36kA (400Vac) 36kA (415Vac) 36kA (440Vac) 18kA (500Vac) 8kA (690Vac) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônico |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (Curto-circuito) |
| Configurações de proteção | Sobrecarga — Limiar de disparo ajustável 125A-250A (em passos de 12,5A) |
| Função de medição | Corrente de carga (+/-1%) Tensão de linha (+/-1%) Corrente harmônica (+/-2.5%) Potência elétrica (+/-1.5%) Potência reativa (+/-2.5%) Energia elétrica (+/-2%) Energia reativa (+/-3%) Causa da falha Fator de potência (+/-5%) Frequência (+/-2.5%) Alarme de disjuntor Configurações padrão |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SEV3P125BMPO |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 |
| Benefícios | A nova série “World Super V (WS-V Series)” construída com nova tecnologia de interrupção é projetada para atender às necessidades individuais do mercado de recebimento e distribuição e maquinarias. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor NF250-SEV3P125BMPO é o substituto equivalente para o modelo NF250SEV3P125BMPO.
Para mais informações ou para adquirir este produto, entre em contato conosco.
