Principais recursos
- Unidade de controle CLP universal
- Kit com CPU e módulo Ethernet/IP
- Memória de programa de 40Ksteps / 160KBytes
- Capacidade de I/O de até 4096 pontos
- Conectividade USB e Ethernet (RJ45 10/100Mbit)
- Compatibilidade com protocolo Ethernet/IP
- Montagem em backplane/rack
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Sistema de controle de I/O de unidade de CPU de Controlador Lógico Programável (CLP) universal — Ciclo de operação do programa armazenado Tipo de execução do programa |
| Design | Kit / bundle |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Texto Estruturado (ST) Linguagem simbólica de Lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 40Ksteps / 160KBytes (Programa), 2048 pontos (Temporizadores), 1024 pontos (Contadores), 22528 pontos (Registradores de dados), 15360 pontos (Relés internos), 8192 pontos (Relés de travamento), 8192 pontos (Relés de ligação), 8192 pontos (Registrador de ligação), 2048 pontos (Anunciador), 2048 pontos (Relés de borda), 2048 pontos (Relés especiais de ligação), 2048 pontos (Registrador especial de ligação), 131072 pontos (Registradores de arquivo), 8192 pontos (Relés de passo), 20 pontos (Registrador de índice / registrador de dispositivo padrão), 10 pontos (Indexação ZR de 32 bits), 4096 pontos (Ponteiro), 256 pontos (Ponteiro de interrupção), 2048 pontos (Relés especiais), 16 pontos (Entrada de função FX), 16 pontos (Entrada de função FY), 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB, porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet/IP |
| Modo de montagem | Backplane / rack |
| Tempo de processamento | 1.9ns / instrução (instrução LD) – 0.0000019 ms, 3.9ns / instrução (instrução MOV) – 0.0000039 ms, 227μs / instrução (valor PC MIX) – 0.227 ms, 14ns (adição de ponto flutuante) – 0.000014 ms |

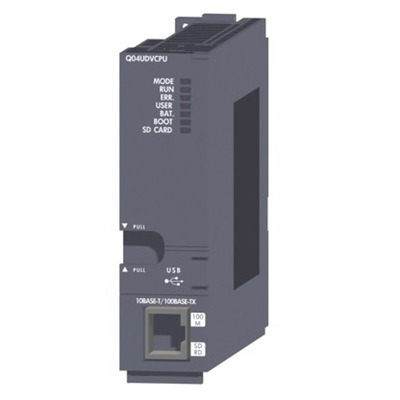

| Conteúdo | 1 x CPU (Q04UDVCPU), 1 x módulo Ethernet/IP (EIP4CCPU) |
| Código de pedido / SKU do fabricante | Q04UDVCPU-EIP-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q04UDVCPUEIPK |
| Tipo de armazenamento | Cartão de memória SD / SDHC, Cassete SRAM estendida |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
