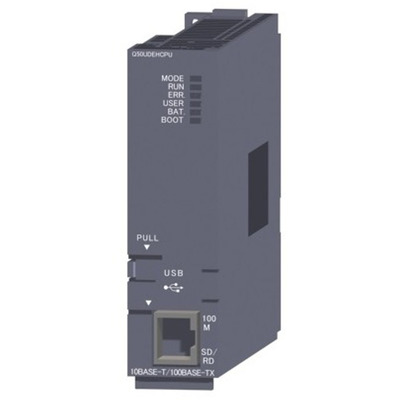

Principais recursos
- Capacidade de 500K passos / 2000KBytes de memória de programa.
- Suporte para 4096 pontos de E/S.
- Comunicação via porta Ethernet (10/100Mbit) e conector USB.
- Revestimento conformal para proteção aprimorada.
- Montagem em backplane / rack.
- Operação com tensão de 5Vcc (via fonte dedicada da série Q).
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU universal programável (CLP) Sistema de controle de E/S — Tipo de execução de programa — operação cíclica armazenada em programa |
| Tensão de alimentação (CC) | 5Vcc (da fonte dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé Texto Estruturado (ST) Linguagem simbólica Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 500K passos / 2000KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 8192 pontos (Relés Internos) 8192 pontos (Relés de Travamento) 8192 pontos (Relés de Ligação) 8192 pontos (Registrador de Ligação) 2048 pontos (Anunciador) 2048 pontos (Relés de Borda) 2048 pontos (Relés Especiais de Ligação) 2048 pontos (Registrador Especial de Ligação) 786432 pontos (Registradores de Arquivo) 8192 pontos (Relés de Passo) 20 pontos (Registrador de Índice / registrador de dispositivo padrão) 10 pontos (Indexação ZR de 32 bits) 8192 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Saída de Função FY) 5 pontos (Registrador de Função FD) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Backplane / rack |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Resistência química | revestimento conformal |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms 60μs / instrução (valor PC MIX) – 0.060 ms 57ns (Adição de ponto flutuante) – 0.000057 ms |
| Código de pedido / SKU do fabricante | Q50UDEHCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q50UDEHCPUC |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização (refresh) | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
O SKU Q50UDEHCPU-C é equivalente ao Q50UDEHCPUC.
