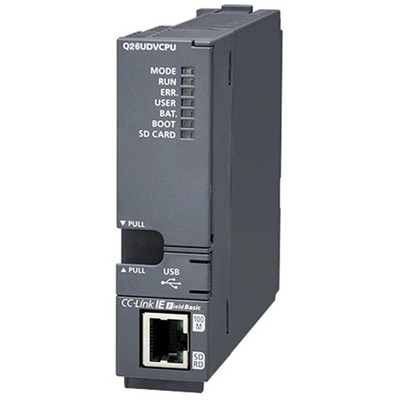

CPU PLC MELSEC-Q QnU Mitsubishi Electric Q26UDVCPU
Visão geral
Esta unidade de processamento central (CPU) de Controlador Lógico Programável (CLP) universal pertence à série MELSEC-Q QnU da Mitsubishi Electric. Projetada para automação industrial, ela oferece capacidade de memória de 260K passos ou 1040KBytes para programas.
A unidade suporta uma capacidade de conexão de até 4096 pontos de E/S (Entrada/Saída) e dispõe de conectividade via porta USB e porta RJ45 para comunicação Ethernet de 10/100Mbit. A alimentação de 5Vcc é fornecida por uma fonte de alimentação dedicada da série Q.
Principais recursos
- Controlador Lógico Programável (CLP) universal
- Capacidade de memória de programa de 260K passos / 1040KBytes
- Suporte para até 4096 pontos de E/S
- Conectividade USB
- Porta Ethernet RJ45 (10/100Mbit)
- Montagem em backplane / rack
- Linguagens de programação: Diagrama Ladder (LD), Texto Estruturado (ST), Linguagem Simbólica de Relé, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) universal – Sistema de controle de E/S – Tipo de execução de programa – operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama ladder (LD) / Linguagem simbólica de relé Texto estruturado (ST) Linguagem simbólica de lógica Diagrama de blocos de função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 260K passos / 1040KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 41984 pontos (Registradores de dados) 28672 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 655360 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / Registrador de dispositivo padrão) 10 pontos (Indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Backplane / rack |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 1.9ns / instrução (instrução LD) – 0.0000019 ms 3.9ns / instrução (instrução MOV) – 0.0000039 ms 227μs / instrução (valor PC MIX) – 0.227 ms 14ns (Adição de ponto flutuante) – 0.000014 ms |
| Código de pedido / SKU do fabricante | Q26UDVCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão de memória SD / SDHC Cassete SRAM estendido |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é da marca Mitsubishi Electric e faz parte da série MELSEC-Q QnU. Ele é compatível com a fonte de alimentação dedicada da série Q e utiliza cartões de memória SD/SDHC ou cassetes SRAM estendidos para armazenamento.
