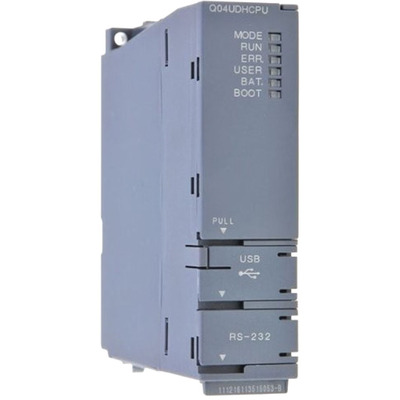

Controlador Lógico Programável Q04UDHCPU Mitsubishi Electric Controlador Q04UDHCPU da Mitsubishi Electric, unidade de CPU MELSEC-Q, 40Ksteps, 4096 I/O, RS-232, USB, 5Vdc. SKU: Q04UDHCPU
Visão geral
A unidade de CPU universal Q04UDHCPU da Mitsubishi Electric, pertencente à série MELSEC-Q QnU, é um controlador lógico programável projetado para automação industrial. Oferece uma capacidade de memória de programa de 40K passos (160 KBytes) e suporta uma conexão de até 4096 pontos de entrada e saída (E/S).
Este modelo é equipado com portas de comunicação USB e um conector fêmea D-Sub de 9 pinos para RS-232, garantindo conectividade flexível. A alimentação é fornecida por uma fonte de 5Vdc, proveniente de uma fonte de alimentação dedicada da série Q.
Projetada para montagem em backplane ou rack, esta CPU é ideal para sistemas de controle que exigem alto desempenho e confiabilidade, com um tempo de processamento de instrução de 9,5 ns para diagramas Ladder.
Principais recursos
- Unidade de CPU para controlador lógico programável (CLP)
- Memória de programa: 40K passos / 160 KBytes
- Capacidade de conexão de E/S: 4096 pontos
- Comunicação: USB e RS-232
- Tensão de alimentação: 5Vdc
- Montagem em backplane/rack
- Suporta diversas linguagens de programação: Diagrama Ladder (LD), Texto Estruturado (ST), Linguagem Simbólica de Relé, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladoras (CPUs) |
| Nome da sub-linha | Série MELSEC-Q QnU |
| Funções | Unidade de CPU para controlador lógico programável (CLP) Sistema de controle de E/S — Tipo de execução do programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da PSU dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé Texto Estruturado (ST) Linguagem Simbólica de Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 40K passos / 160 KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de trava) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 131072 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 9,5 ns / instrução (instrução LD) – 0,0000095 ms 19 ns / instrução (instrução MOV) – 0,000019 ms 60 μs / instrução (valor PC MIX) – 0,060 ms 57 ns (adição de ponto flutuante) – 0,000057 ms |
| Código de pedido / SKU do fabricante | Q04UDHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Varredura constante) 0,5 ms-2 s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é parte da linha MELSEC-Q da Mitsubishi Electric, conhecida por sua robustez em aplicações de automação industrial.
