Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-alcance | Série MELSEC-Q QnU |
| Funções | Unidade de CPU universal para Controlador Lógico Programável (CLP) Sistema de controle de I/O Tipo de execução de programa — operação cíclica armazenada em programa |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Linguagem de símbolos de relé (LD) MELSAP-L MELSAP3 (SFC) Texto estruturado (ST) Linguagem simbólica de lógica |
| Capacidade de memória | 20K passos / 80K Bytes (Programa) 1024 pontos (Temporizadores) 2048 pontos (Pontos de I/O) 8192 pontos (Relés internos) 8192 pontos (Relés de trava) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 12288 pontos (Registradores de dados) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 65536 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (Indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 2048 x pontos de I/O |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | 0 °C…+55 °C |
| Temperatura ambiente para armazenamento | -25 °C…+75 °C |
| Tempo de processamento | 0,00004 ms (instrução LD) 0,000080 ms (instrução MOV) 0,014 ms (valor PC MIX) 0,00018 ms (adição de ponto flutuante) |

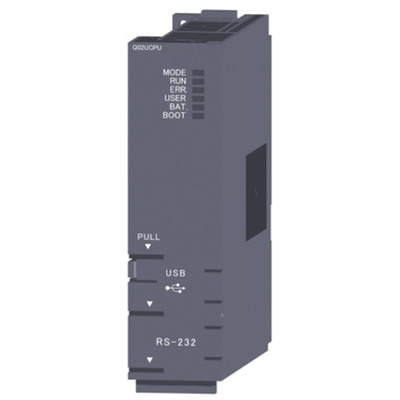

| Código de ordem / SKU do fabricante | Q02UCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | 0,0005-2 s (Varredura constante) |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
