Visão geral

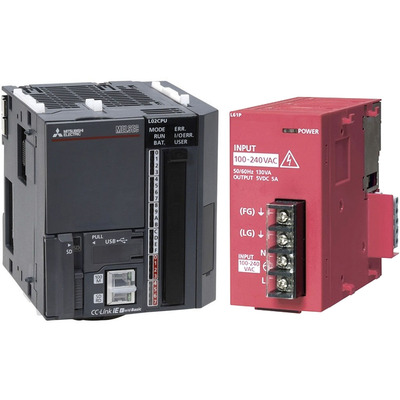

A unidade de CPU programável L02CPU-P-AC-K da série MELSEC-L da Mitsubishi Electric é um controlador lógico programável (CLP) compacto, projetado para automação industrial. Este kit inicial inclui a CPU L02CPU-P, uma fonte de alimentação AC e um cabo USB, além do software GXW2, oferecendo uma solução completa para diversas aplicações.
Com 28 pontos de I/O integrados (18 entradas digitais e 10 saídas digitais), incluindo entradas de alta velocidade e saídas para controle de eixo, a unidade é capaz de gerenciar até 1024 pontos de I/O. A memória de programa de 20K passos (80KBytes) e a capacidade de comunicação via Ethernet com porta RJ45 (10/100Mbit) garantem flexibilidade e conectividade em ambientes industriais.
Principais recursos
- Unidade de CPU CLP com 28 I/Os integrados
- Kit inicial com fonte de alimentação AC e cabo USB
- Capacidade de memória: 20K passos / 80KBytes (Programa)
- Conectividade Ethernet (10/100Mbit) com porta RJ45
- Entradas Digitais: 10 (24Vdc), 6 (alta velocidade 10µs), 2 (contador alta velocidade 200kHz)
- Saídas Digitais: 8 (24Vdc), 2 (canal de posicionamento de eixo PTP)
- Capacidade de conexão: 1024 x pontos de I/O
- Tensão de alimentação: 100-240Vac
- Conector USB para programação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-L |
| Funções | Sistema de controle de I/O de unidade de CPU CLP — Tipo de execução de programa do sistema de refresh — operação cíclica de programa armazenado |
| Design | Kit inicial / bundle com I/Os integrados |
| Tensão de alimentação (AC) | 100-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Texto Estruturado (ST), Linguagem simbólica de Lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 20Ksteps / 80KBytes (Programa) 128KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 512KBytes (ROM Padrão) 8192 pontos (Registrador de link) 2048 pontos (Anunciadores) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 32768 pontos (Registradores de arquivo R) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 1024 x pontos de I/O |
| Tipo de conexão | Conector USB, porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas Digitais | 10 x digitais (24Vdc; Source) 6 x digitais (alta velocidade; 10µs; Source) 2 x digitais (contador alta velocidade; 200kHz; Source) |
| Saídas Digitais | 8 x digitais (24Vdc; Source) 2 x digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente de operação | 0°C…+55 °C |
| Temperatura ambiente de armazenamento | -25°C…+75 °C |
| Tempo de processamento | 40ns / instrução (instrução LD) – 0.00004 ms, 80ns / instrução (instrução MOV) – 0.000080 ms |
| Conteúdo | 1 x CPU (L02CPU-P) 1 x Fonte de Alimentação AC 1 x Cabo USB Software GXW2 |
| Código de Pedido / SKU do Fabricante | L02CPU-P-AC-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L02CPUPACK |
| Tipo de Armazenamento | Cartão de memória (ROM) |
| Tempo de Refresh | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
O produto L02CPU-P-AC-K é equivalente ao modelo L02CPUPACK.
