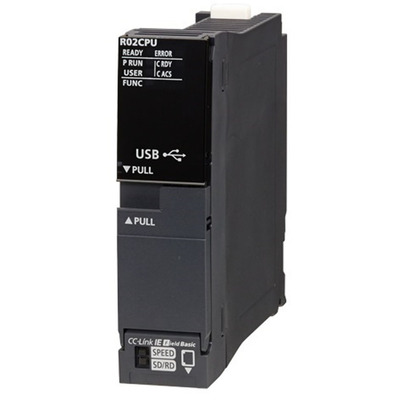

Controlador Lógico Programável Mitsubishi Electric R02CPU-C Unidade de CPU MELSEC iQ-R R02CPU-C com revestimento protetor, 20Ksteps, Ethernet e USB. “`html
Visão geral
Esta é uma unidade de CPU para Controlador Lógico Programável (CLP) da série MELSEC iQ-R da Mitsubishi Electric. Projetada com revestimento protetor (conformal coating), oferece maior resistência em ambientes industriais exigentes.
Com capacidade de memória de 20Ksteps ou 80KBytes para programas e suporte para até 4096 pontos de E/S (Entrada/Saída), esta unidade é adequada para uma ampla gama de aplicações de automação industrial. A conectividade é garantida através de portas USB 2.0 e Ethernet.
A alimentação é fornecida a 5Vdc, demandando uma fonte de alimentação dedicada da série iQ-R. A montagem é realizada em backplane ou rack, garantindo integração flexível aos sistemas existentes.
Principais recursos
- Unidade de CPU para CLP
- Revestimento protetor (conformal coating)
- Memória de programa de 20Ksteps / 80KBytes
- Capacidade máxima de 4096 pontos de E/S
- Conectividade USB 2.0
- Comunicação via Ethernet
- Montagem em backplane/rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-R > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC iQ-R |
| Funções | Unidade de CPU CLP. Tipos de execução de programa: inicial, varredura, varredura fixa, interrupção, tipo standby. Múltiplas interrupções. Controle PID padrão. Dump de memória. Registro de dados. Monitor em tempo real. Segurança. Sincronização inter-modular. |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série iQ-R) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé, Texto Estruturado (ST), Diagrama de Blocos de Função (FBD), Gráfico de Funções Sequenciais (SFC), Bloco de Função (FB), Programação por rótulos (sistema/local/global) |
| Capacidade de memória | 20Ksteps / 80KBytes (Programa) 252KBytes (Memória de dispositivo/rótulo) 1.5MBytes (Memória de dados) |
| Capacidade de conexão | 4096 x pontos de E/S máx. |
| Tipo de conexão | Conector USB 2.0, Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Backplane / rack |
| Velocidade (valor misto de PC – processamento) | 146 instruções/µs |
| Resistência química | Revestimento protetor |
| Tempo de processamento | 3.92ns / instrução (instrução LD) – 0.00000392 ms; 7.8ns / instrução (instrução MOV) – 0.0000078 ms; 17.6ns / E + instrução (adição de ponto flutuante) – 0.0000176 ms; 3.9ns / instrução (instrução IF de texto estruturado) – 0.00000392 ms; 3.9ns (instrução FOR de texto estruturado) / 0.00000392 ms |
| Código de pedido / SKU do fabricante | R02CPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | R02CPUC |
| Tipo de armazenamento | Cartão de memória SD |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochura.pdf
O produto R02CPU-C é equivalente ao modelo R02CPUC.
