Visão geral

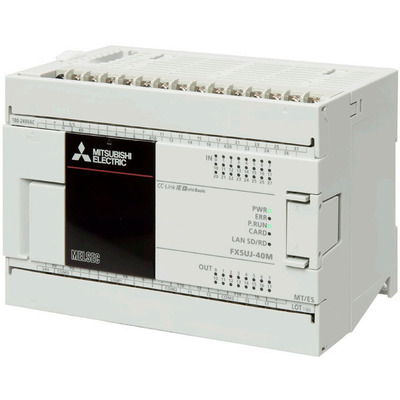

Unidade de CPU para Controlador Lógico Programável (CLP) com Entradas e Saídas (E/S) integradas – Mitsubishi Electric (série MELSEC iQ-F – FX5UJ) – 40 E/S [24 DI (24 x entradas digitais (24Vcc; dreno/fonte)) + 16 DO (16 x saídas digitais (24Vcc; dreno; 500mA))].
Capacidade de memória flash de 48K passos (96KBytes) (Programa) com conexões de terminal de parafuso (E/S) e capacidade de comunicação Ethernet. Tensão de alimentação de 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca). Montagem em trilho DIN. Equivalente ao modelo FX5UJ40MTES.
Principais recursos
- Unidade de CPU para CLP com E/S integradas
- Comunicação Ethernet
- Conexões de terminal de parafuso
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | MELSEC iQ-F – Série FX5UJ |
| Funções | Sistema de controle de E/S de unidade de CPU CLP Programável Tipo de execução do programa — operação repetitiva de programa armazenado Tipo de execução do programa — tipo de espera Tipo de execução do programa — inicial Tipo de execução do programa — varredura Tipo de execução do programa — ciclo fixo Tipo de execução do programa — evento |
| Design | E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de contatos (LD) / Linguagem de símbolo de relé Texto estruturado (ST) Estruturado Ladder / Diagrama de blocos de funções (FBD) função (FUN) programação por rótulos (local/global) Bloco de funções (FB) |
| Capacidade de memória | 48K passos (96KBytes) memória flash (Programa) 512 pontos (Temporizadores) 256 pontos (Contadores) 64 pontos (Contadores longos) 8000 pontos (Registros de dados) 32768 pontos (Registros de arquivo) 16GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de terminal de parafuso (E/S) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 24 x entradas digitais (24Vcc; Dreno/Fonte) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Dreno; 500mA) |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 400mA / 0.4A |
| Consumo de energia | 32 W |
| Código de pedido / SKU do fabricante | FX5UJ-40MT/ES |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UJ40MTES |
| Em conformidade com padrão(ões) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL UL KC Aprovação DNV Aprovação LR Aprovação BV Aprovação RINA Aprovação NK Aprovação KR CE (RoHS) |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5UJ – Brochure.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao modelo FX5UJ40MTES.
Entre em contato conosco para mais informações.
