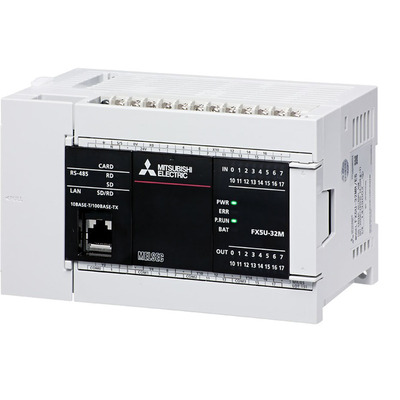

Controlador PLC MELSEC iQ-F FX5U – 32 I/O Mitsubishi Controlador PLC MELSEC iQ-F FX5U-32MR/ES-K: unidade CPU 32 I/O (16DI/16DO) 100-240Vac. Mitsubishi Electric.
Visão geral
Esta unidade CPU de Controlador Lógico Programável (CLP) faz parte do kit inicial ou pacote da série MELSEC iQ-F da Mitsubishi Electric. Ela integra I/Os e softwares MELSOFT, apresentando 32 pontos de entrada/saída (I/O).
O dispositivo oferece 16 entradas digitais (24Vcc, tipo Sink/Source) e 16 saídas digitais (contatos NF de relé), com capacidade de memória flash de 64K passos (128KBytes) para o programa. As conexões de I/O utilizam bornes de parafuso, e o equipamento possui capacidade de comunicação via RS-485 e Ethernet.
Principais recursos
- Unidade CPU com I/Os integrados (kit inicial/pacote)
- 16 entradas digitais (24Vcc, Sink/Source)
- 16 saídas digitais (contatos NF de relé)
- Memória flash de 64K passos (128KBytes)
- Conexões por bornes de parafuso para I/O
- Comunicação RS-485 e Ethernet
- Tensão de alimentação 100Vca-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série/Nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da subgama | Série MELSEC iQ-F – FX5U |
| Funções | Sistema de controle de I/O de unidade CPU CLP — Tipo de execução de programa do sistema de atualização — operação repetitiva de programa armazenado Tipo de execução de programa — tipo de espera Tipo de execução de programa — inicial Tipo de execução de programa — varredura Tipo de execução de programa — ciclo fixo Tipo de execução de programa — evento |
| Design | I/Os integrados kit inicial/pacote |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama ladder (LD) / Linguagem de símbolo de relé Texto estruturado (ST) Diagrama de blocos de função (FBD) função (FUN) programação por rótulo (local/global) |
| Capacidade de memória | 64Ksteps (128KBytes) memória flash (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 4GBytes máx (Cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões por bornes de parafuso (I/O) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 16 x saídas digitais (contatos NF de relé) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX5U-32MR/ES) software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5U-32MR/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U32MRESK |
| Em conformidade com norma(s) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC |
| Tempo de atualização | (Varredura constante) 0.2ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao modelo FX5U32MRESK.
Para mais informações e suporte, entre em contato.
