Visão geral

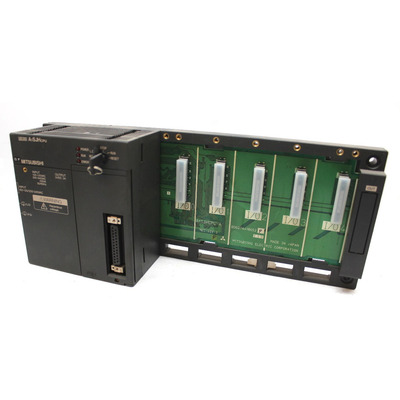

Esta é uma unidade central de processamento (CPU) para Controladores Lógicos Programáveis (CLPs) da série MELSEC-A AnS da Mitsubishi Electric. Ela possui capacidade de memória de 8Ksteps para o programa e suporta até 2048 pontos de Entrada e Saída (I/O) de dispositivos.
Projetada para montagem em backplane ou rack, a unidade opera com uma ampla faixa de tensão de alimentação de 100-240Vac, sendo compatível com tensões comuns como 120Vac, 208Vac, 220Vac e 230Vac. Este CLP é ideal para aplicações de controle industrial que exigem confiabilidade e desempenho.
Principais recursos
- Unidade de CPU para CLP
- Capacidade de memória de 8Ksteps
- Capacidade de conexão de 2048 pontos de I/O de dispositivos
- Tensão de alimentação 100-240Vac
- Montagem em backplane / rack
- Funções de cálculo de ponto flutuante e BCD
- Processamento de strings de texto
- Funções trigonométricas, raiz quadrada e exponencial
- Scan constante e Latch com compensação de falha de energia
- Modos de operação: RUN, STOP, PAUSE
- Funções de diagnóstico e temporizador (watchdog)
- Área de microcomputador para programas de usuário e SFC
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-A > Controladoras (CPUs) |
| Nome da sub-gama | Série MELSEC-A AnS |
| Funções | Controle de I/O da unidade de CPU de CLP — Modo de refrescamento / comutação direta Cálculo de ponto flutuante Cálculo BCD de ponto fixo Processamento de strings de texto Funções trigonométricas Operação de raiz quadrada Operação exponencial Operação de logaritmo natural Scan constante Latch (compensação de falha de energia) RUN remoto – STOP PAUSE Latch de status Traço de amostragem Operação de passo Processamento de interrupção de clock Temporizador (watchdog; variável) Função de autodiagnóstico Área de programa de microcomputador (para usuários; pacotes; SFC) |
| Tensão de alimentação (AC) | 100-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé Sequential Function Chart (SFC) Lista |
| Capacidade de memória | 8Ksteps (Programa) 64KBytes (RAM) 256 pontos (Contadores) 1024 pontos (Registradores de dados) 2048 pontos (Relés internos) 2048 pontos (Relés internos) 2048 pontos (Relés de passo) 256 pontos (Avisadores) 1024 pontos (Relés de link) 1024 pontos (Relés de link) 2 pontos (Acumulador) 2 pontos (Registrador de índice Z) 256 pontos (Ponteiro) 32 pontos (Ponteiro de interrupção) 8 pontos (Aninhamento de controle mestre) |
| Capacidade de conexão | 2048 x pontos de I/O de dispositivo 256 x pontos de I/O |
| Modo de montagem | Backplane / rack |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+167°F / -20°C…+75 °C |
| Tempo de processamento | 330ns (instrução LD) – 0,00033 ms |
| Código de pedido / SKU do fabricante | A1SJHCPU |
| Status do produto do fabricante | Comercializado |
Documentos
- Mitsubishi Electric – MELSEC-A series – AnS-QnAS – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
Este produto é um componente da linha MELSEC-A da Mitsubishi Electric. Verifique a compatibilidade com outros componentes da série para sua aplicação.
