Visão geral
Esta unidade CPU de Controlador Lógico Programável (CLP) de ponta da Mitsubishi Electric pertence à série MELSEC-F – FX3U. Ela oferece uma solução integrada com 80 entradas e saídas (I/O) integradas, incluindo 40 entradas digitais (24Vdc, tipo Sink/Source) e 40 saídas digitais (5-30Vdc, tipo Sink, 500mA, com tempo de resposta de 0.2ms).
A unidade possui uma capacidade de memória de programa de 64K passos (RAM) e suporta uma capacidade de conexão de até 256 pontos de I/O. As conexões são do tipo borne de parafuso para os pontos de entrada/saída e conta com capacidade de comunicação RS-422, alimentada por tensão de 24Vdc. Sua montagem é realizada em trilho DIN.

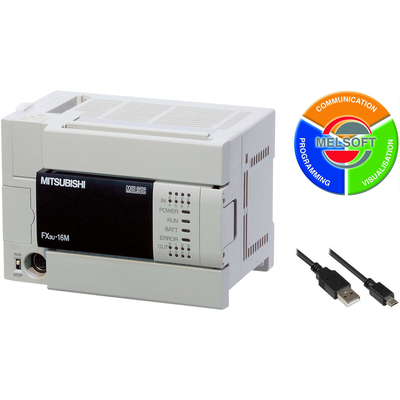

Este produto é comercializado como um kit inicial ou pacote, que inclui 1 unidade CPU (FX3U-80MT/DS), 1 cabo USB e o software MELSOFT. É um componente essencial para sistemas de automação industrial, proporcionando alta performance e flexibilidade.
Principais recursos
- Unidade CPU de CLP de alta performance
- 80 I/Os integrados (40 DI / 40 DO)
- Entradas digitais 24Vdc (Sink/Source)
- Saídas digitais 5-30Vdc (Sink, 500mA)
- Memória de programa de 64K passos (RAM)
- Capacidade de conexão de 256 pontos de I/O
- Conexões por borne de parafuso
- Comunicação RS-422
- Alimentação 24Vdc
- Montagem em trilho DIN
- Kit inicial com software MELSOFT e cabo USB
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-F – FX3U |
| Funções | Unidade CPU de CLP de alta performance Tipo de execução de programa — processamento cíclico / modo Refresh |
| Design | Kit inicial / pacote de I/Os integrados |
| Tensão de alimentação (CC) | 24Vdc |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé Diagrama estruturado de escada / Bloco de função (FBD) Texto estruturado (ST) Gráfico de função sequencial (SFC) |
| Capacidade de memória | 64K passos (RAM; Programa) 7680 pontos (Relés auxiliares) 512 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de extensão) |
| Capacidade de conexão | 256 x pontos de I/O 384 x pontos de I/O (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conexões por borne de parafuso (I.O’s) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 40 x entradas digitais (24Vdc; Sink/Source) |
| Saídas digitais | 40 x saídas digitais (5-30Vdc; Sink; 500mA; resposta de 0.2ms) |
| Dimensões | L285mm x A90mm x P86mm |
| Largura líquida (mm) | 285 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 65ns / instrução (instrução de contato) – 0.000065 ms 642ns / instrução (instrução MOV) – 0.000642 ms |
| Consumo de corrente | 600mA / 0.6A |
| Consumo de energia | 45 W |
| Conteúdo | 1 x CPU (FX3U-80MT/DS) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3U-80MT/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3U80MTDSK |
| Em conformidade com a(s) norma(s) | CE EMC UL / cUL KC Aprovação DNV Aprovação LR Aprovação GL Aprovação BV Aprovação RINA Aprovação NK Aprovação KR |
Documentos
Este produto é uma unidade CPU para sistemas de automação industrial. Verifique a compatibilidade com outros componentes do seu sistema antes da instalação.
