Visão geral
Unidade de CPU de Controlador Lógico Programável (CLP) de ponta com entradas e saídas (E/S) integradas, parte de um kit inicial ou pacote. Este CLP é da série MELSEC-F da Mitsubishi Electric, especificamente a linha FX3U, conhecida por sua alta capacidade e confiabilidade em automação industrial.
Este equipamento oferece 16 pontos de E/S, compostos por 8 entradas digitais (24Vcc, tipo Sumidouro/Fonte) e 8 saídas digitais (5-30Vcc, tipo Sumidouro, 500mA, com tempo de resposta de 0,2ms). Possui uma capacidade de memória de programa de 64Ksteps (RAM) e permite a conexão de até 256 pontos de E/S, com possibilidade de expansão para 384 pontos utilizando módulos de comunicação como CC-Link ou AnyWireASLINK.
A unidade conta com conexões por bornes de parafuso para as E/S e capacidade de comunicação via RS-422. A alimentação da CPU é de 100Vac a 240Vac, e a montagem é feita em trilho DIN, ocupando uma largura de 130mm.
Principais recursos
- CPU de CLP de ponta com E/S integradas
- 16 Pontos de E/S: 8 Entradas Digitais (24Vcc), 8 Saídas Digitais (5-30Vcc, 500mA)
- Capacidade de memória de 64Ksteps (RAM)
- Conexão de até 256 pontos de E/S
- Comunicação RS-422
- Alimentação 100Vac-240Vac
- Montagem em trilho DIN

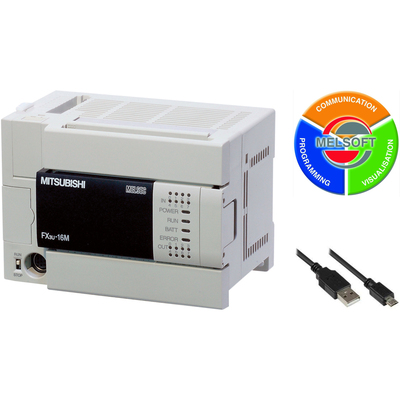

- Kit inicial inclui 1x CPU (FX3U-16MT/ES), 1x cabo USB e software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/Família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladoras (CPUs) |
| Sub-linha | Série MELSEC-F – FX3U |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) de ponta. Tipo de execução do programa – cíclico / processamento em modo Refresh. |
| Projeto | Kit inicial / pacote com E/S integradas |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Diagrama Ladder (LD) / Linguagem de relé Texto estruturado (ST) Gráfico de funções sequenciais (SFC) |
| Capacidade de memória | 64Ksteps (RAM; Programa) 7680 pontos (Relés auxiliares) 512 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de extensão) |
| Capacidade de conexão | 256 x pontos de E/S 384 x pontos de E/S (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conexões por bornes de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; Sumidouro/Fonte) |
| Saídas digitais | 8 x saídas digitais (5-30Vcc; Sumidouro; 500mA; 0,2ms de resposta) |
| Dimensões | L130mm x A90mm x P86mm |
| Largura líquida (mm) | 130 mm |
| Temperatura do ar ambiente para operação | +0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 65ns / instrução (instrução de contato) – 0,000065 ms 642ns / instrução (instrução MOV) – 0,000642 ms |
| Consumo de corrente | 400mA / 0,4A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX3U-16MT/ES) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3U-16MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3U16MTESK |
| Conforme com as normas | CE (diretiva EMC) CE (diretiva LVD – Baixa Tensão) UL / cUL KC aprovação DNV aprovação LR aprovação GL aprovação BV aprovação RINA aprovação NK aprovação KR aprovação |
