Principais recursos
- Unidade de CPU CLP Padrão
- Kit inicial / pacote com I/Os integrados
- 24 Entradas/Saídas Digitais (14 DI / 10 DO)
- Memória de 32K passos (EEPROM; Programa)
- Comunicação via USB, RS-422 e Ethernet
- Alimentação 24Vcc
- Montagem em trilho DIN
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-F – FX3GE |
| Funções | Unidade de CPU CLP Padrão Tipo de execução do programa — cíclico / processamento em modo de atualização |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama em Blocos (LD) / Linguagem de símbolos de relé Diagrama em Blocos Estruturado (FBD) Texto Estruturado (ST) Gráfico de Função Sequencial (SFC) |
| Capacidade de memória | 32K passos (EEPROM; Programa) 7680 pontos (Relés auxiliares) 320 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 24000 pontos (Registradores de expansão) |
| Capacidade de conexão | 128 x pontos de I/O 256 x pontos de I/O (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conector USB Conexões por borne de parafuso (I/Os) Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | RS-422 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 14 x entradas digitais (24Vcc; Dreno/Fonte) |
| Saídas digitais | 10 x saídas digitais (5-30Vcc; Fonte; 500mA; resposta de 0.2ms) |
| Dimensões | L130mm x A90mm x P86mm |
| Largura Líquida (mm) | 130 mm |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms 520ns / instrução (instrução MOV) – 0.00052 ms 420ns / instrução (modo de expansão – instrução de contato) – 0.00042 ms 1.29μs / instrução (modo de expansão – instrução MOV) – 0.00129 ms |
| Consumo de energia | 21 W |

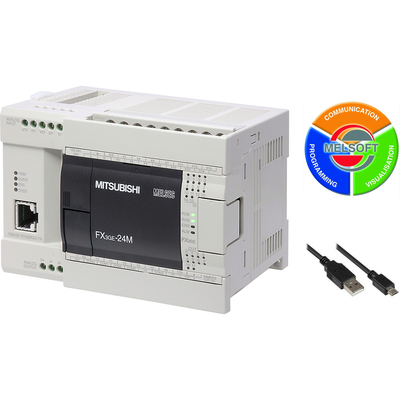

| Conteúdo | 1 x CPU (FX3GE-24MT/DSS) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3GE-24MT/DSS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3GE24MTDSSK |
| Em conformidade com as normas | CE (Diretiva EMC) CE (Diretiva LVD – Baixa Tensão) cUL |
—SEPARATOR—
Documentos
Este produto é equivalente ao SKU FX3GE24MTDSSK.
