Visão geral

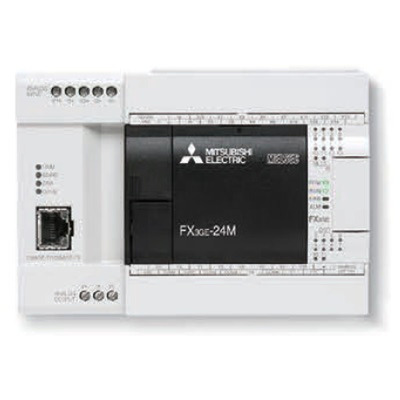

Unidade de CPU de Controlador Lógico Programável (CLP) padrão com entradas e saídas (E/S) integradas, parte de um kit/pacote promocional. Este equipamento é fabricado pela Mitsubishi Electric, pertencente à série MELSEC-F – FX3GE.
Oferece 24 pontos de E/S, compostos por 14 entradas digitais (24Vcc; tipo dreno/fonte) e 10 saídas digitais (5-30Vcc; tipo fonte; 500mA; com tempo de resposta de 0.2ms). A unidade possui capacidade de memória de 32K passos (EEPROM; para programa), com capacidade de conexão de até 128 pontos de E/S (ou 256 pontos com CC-Link ou AnyWireASLINK).
Inclui porta USB, conexões tipo borne de mola para as E/S e porta RJ45 para comunicação Ethernet (10/100Mbit). Permite comunicação via RS-422 e Ethernet, com tensão de alimentação de 100Vca a 240Vca. Possui montagem em trilho DIN e uma largura de 130mm.
Principais recursos
- Kit promocional com unidade de CPU FX3GE-24MT/ESS e software GXW2-FX.
- 24 pontos de E/S integrados: 14 entradas digitais e 10 saídas digitais.
- Comunicação via Ethernet (RJ45) e RS-422.
- Memória de programa de 32K passos.
- Conexão de até 128 pontos de E/S (expansível).
- Montagem em trilho DIN.
- Tensão de alimentação universal (100Vca-240Vca).
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome do sub-range | MELSEC-F – Série FX3GE |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) padrão. Tipo de execução do programa — processamento cíclico / modo de atualização |
| Design | Kit/pacote promocional com E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de Blocos de Lógica (LD) / Linguagem de Símbolos de Relé, Texto Estruturado (ST), Diagrama de Blocos Funcionais (FBD), Gráfico de Função Sequencial (SFC) |
| Capacidade de memória | 32K passos (EEPROM; Programa) |
| Capacidade de conexão | 128 x pontos de E/S |
| Tipo de conexão | Conector USB, conexões tipo borne de mola (E/S), porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | RS-422, Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 14 x entradas digitais (24Vcc; dreno/fonte) |
| Saídas digitais | 10 x saídas digitais (5-30Vcc; fonte; 500mA; tempo de resposta 0.2ms) |
| Dimensões | L130mm x A90mm x P86mm |
| Largura Líquida (mm) | 130 mm |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms |
| Consumo de energia | 32 W |
| Conteúdo | 1 x CPU (FX3GE-24MT/ESS), software GXW2-FX. |
| Código de pedido / SKU do fabricante | FX3GE-24MT/ESS-LLK |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3GE24MTESSLLK |
| Em conformidade com norma(s) | CE (Diretiva EMC), CE (Diretiva LVD – Baixa Tensão), cUL |
Documentos
Observações
Este produto é equivalente ao SKU FX3GE24MTESSLLK. Para mais informações e suporte técnico, entre em contato conosco.
